拆解报告：魅族PANDAER 240W快充USB-C线

任卓

前言

PANDAER是魅族科技旗下的潮酷品牌，旗下有多款数码配件产品，各具特点，引领潮流。充电头网拿到了其中一款Line King 240W高能快充线，这款快充线支持240W的充电功率，采用专属的镀金接口和一体式合金插头，并采用高密度编织外皮，不易拉丝不易起毛，更加耐用。下面就带来这款线缆的拆解，看看内部的设计如何。
魅族PANDAER 240W快充线外观

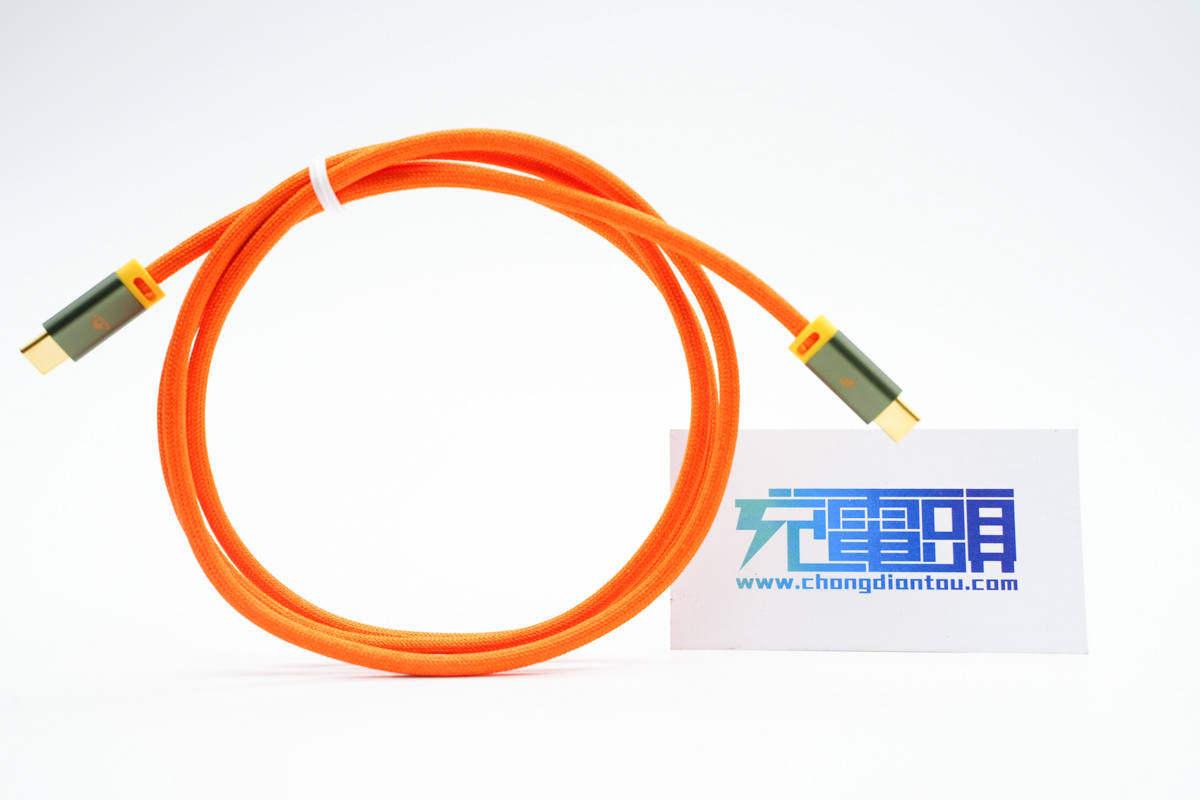

魅族PANDAE 240W快充线采用PVC高密度编织线身设计，抗脏耐用防缠绕，编织外衣亮橙色配色，使产品整体充满青春活力气息。

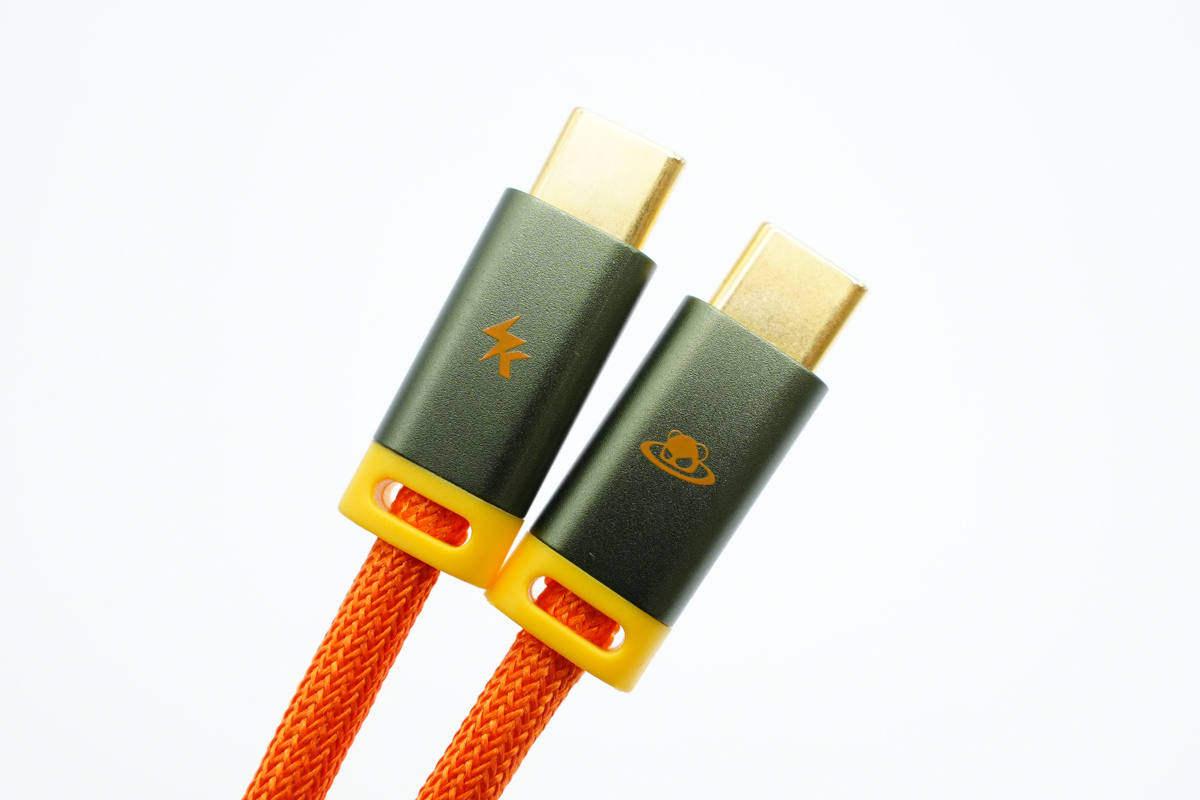

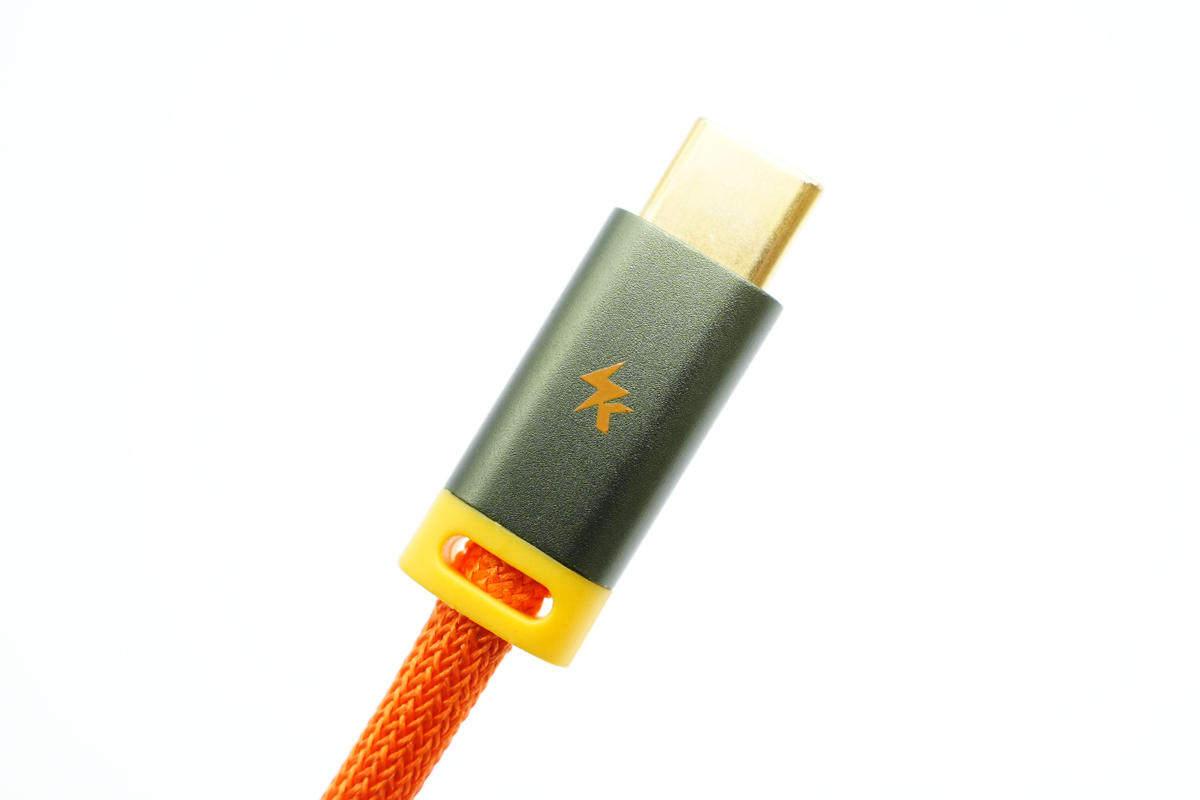

线缆两端采用金属外壳，表面喷砂墨绿中带有金色光泽，公头也镀金处理，相较常见线缆显得更上档次。

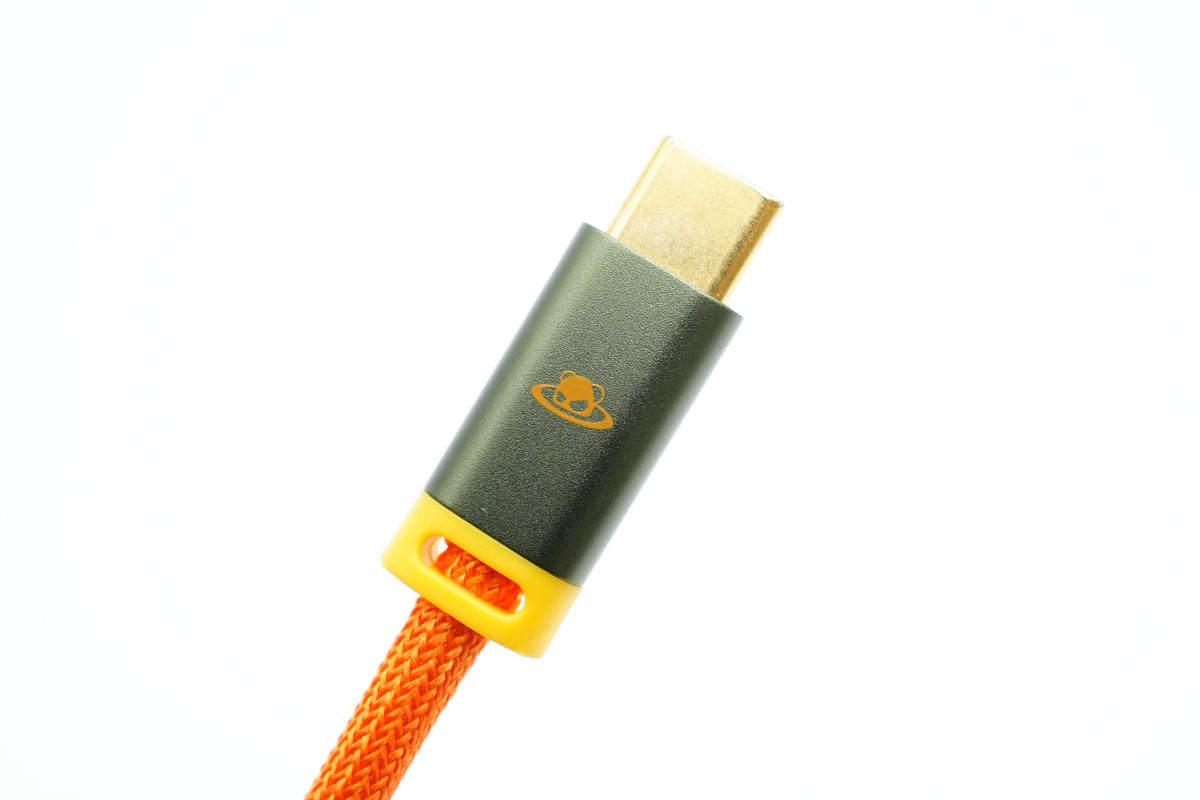

金属壳正面镭雕魅族PANDAER品牌奇趣图腾Logo。



另一面镭雕PANDAER超 King 级快充标识。

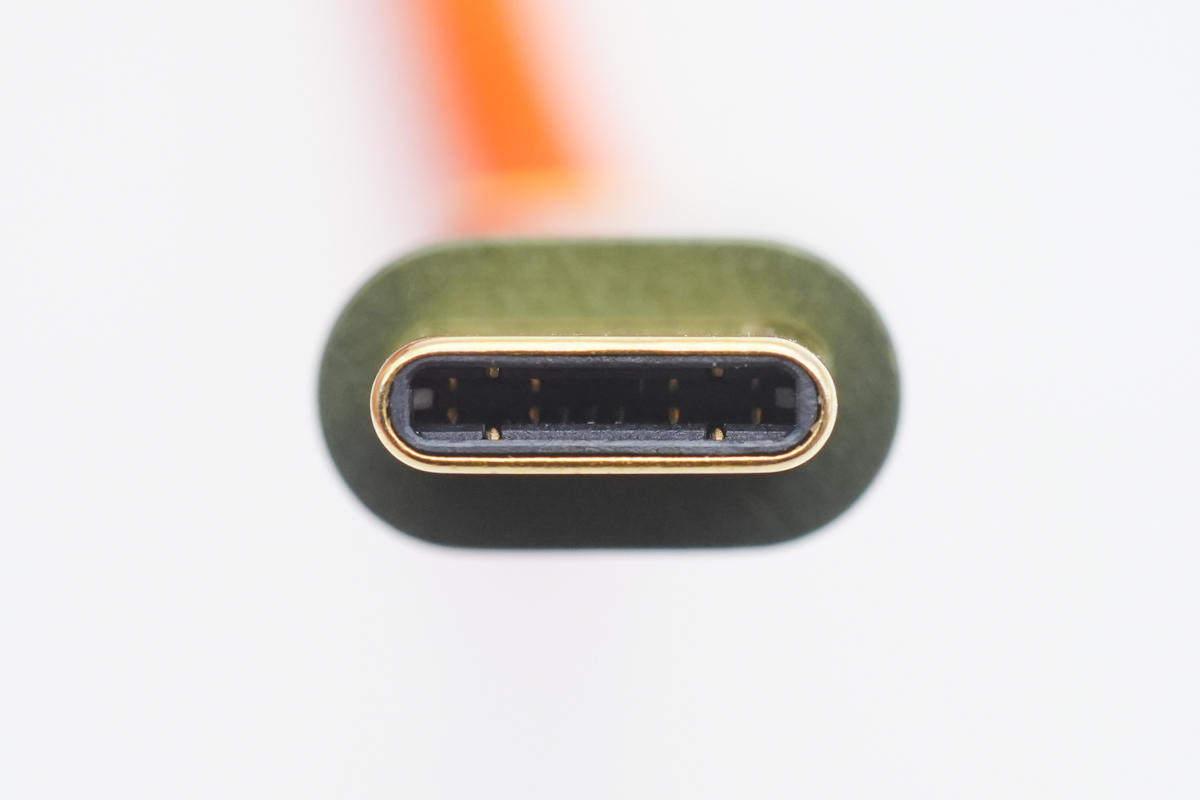

线缆采用一体式合金插头，公头非满PIN设计。

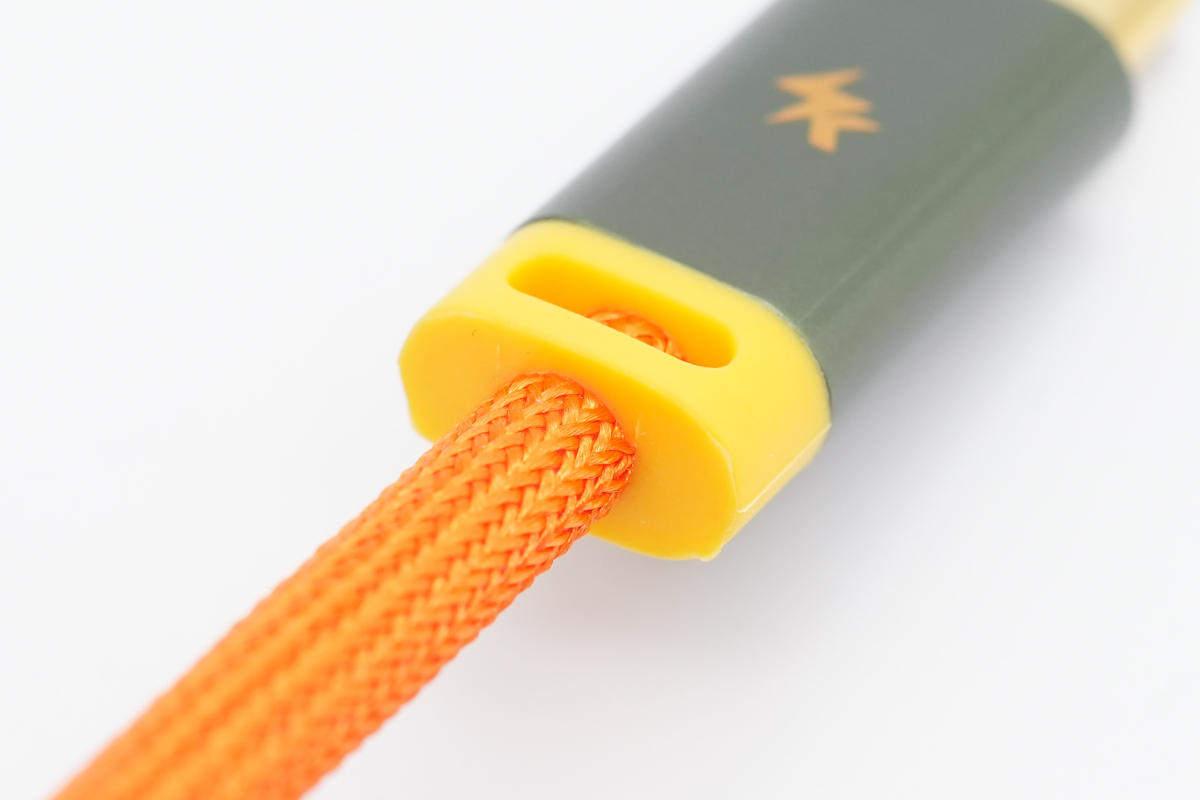

网尾采用全新霓彩抗折环设计，加强保护同时更加时尚美观。

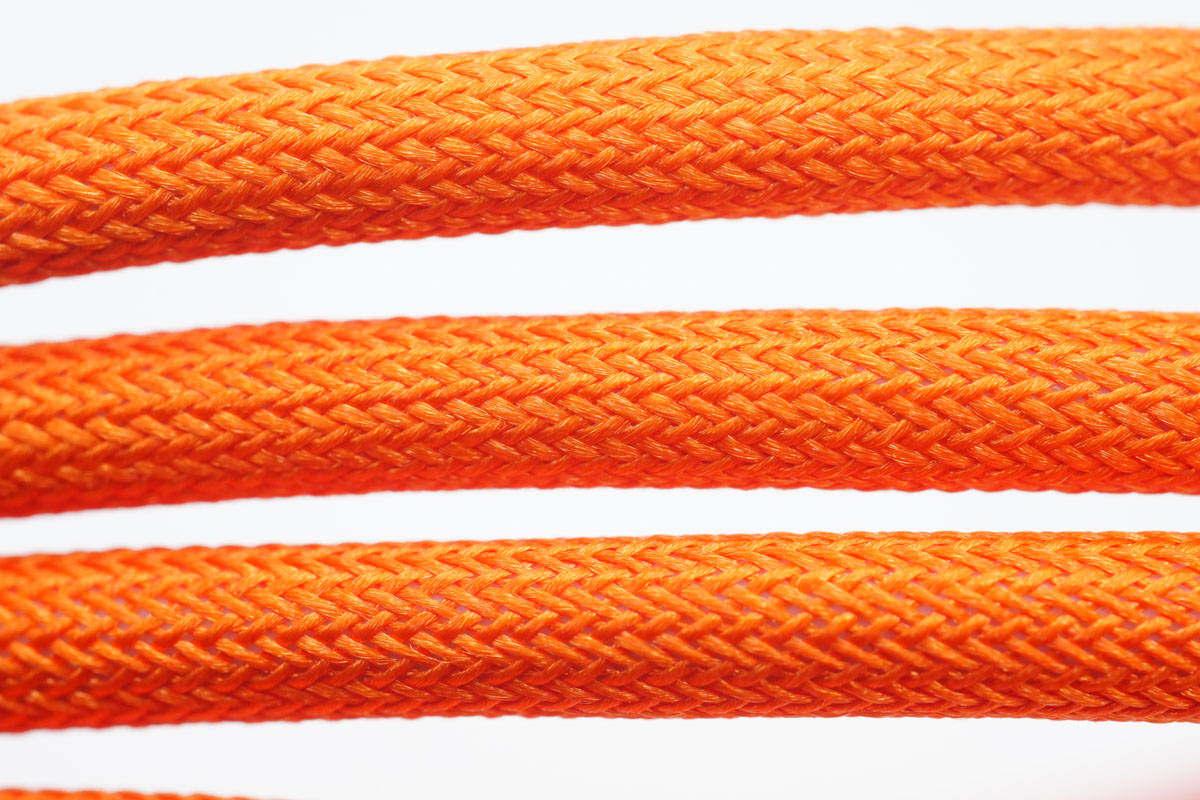

编织线纹理清晰可见，整体光滑无毛刺，线身柔软度适中，使用手感好。

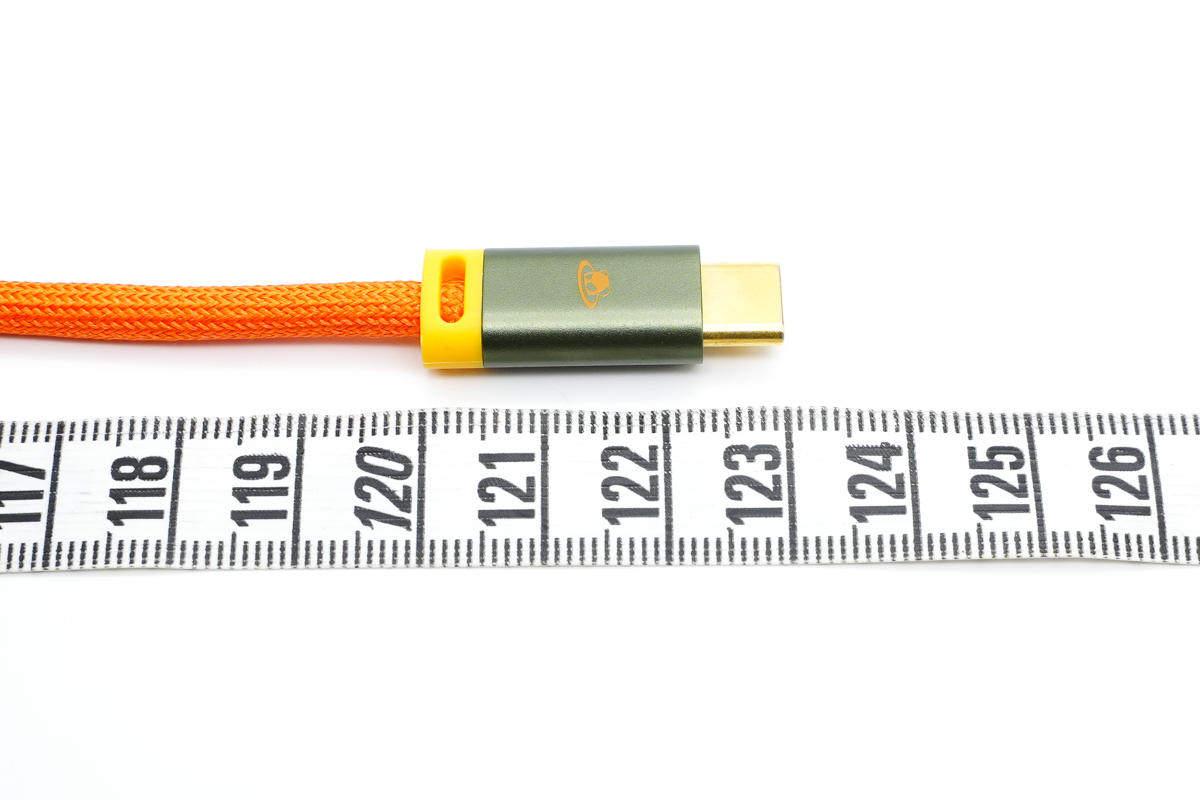

测得魅族PANDAE这款数据线长度约为123cm。

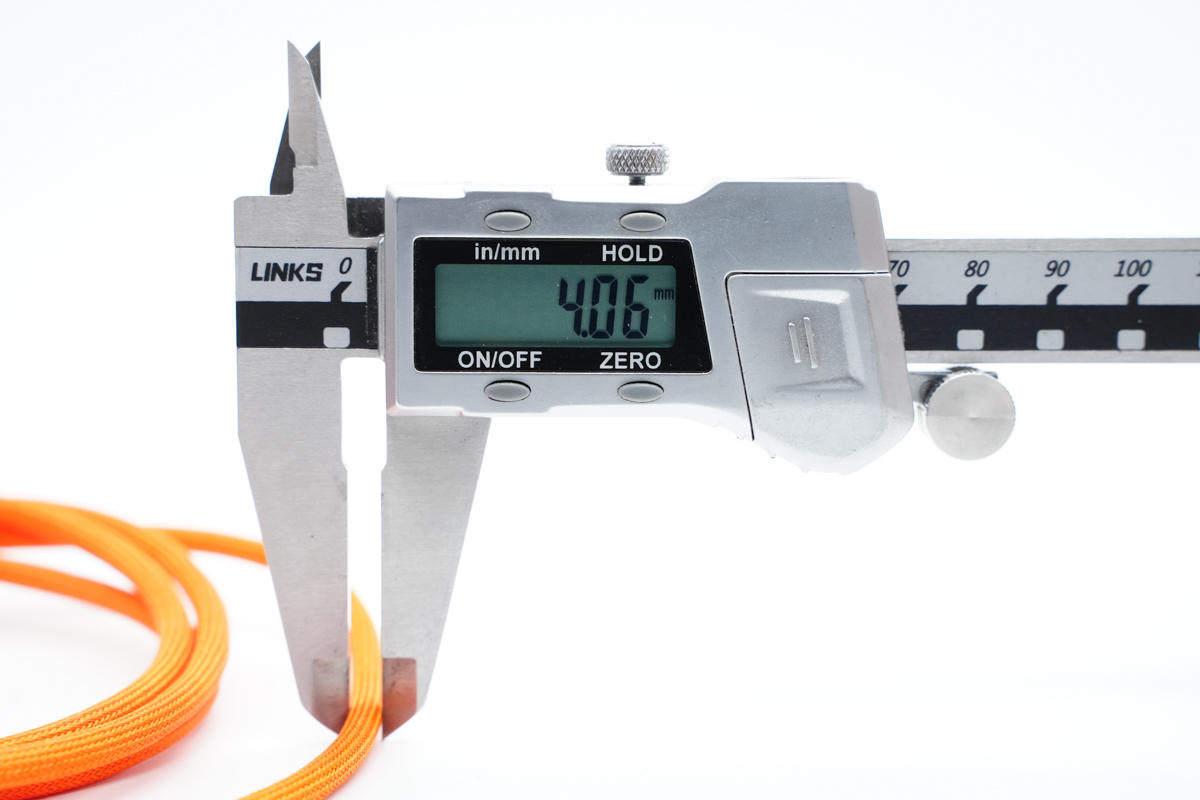

线身直径为4.06mm。

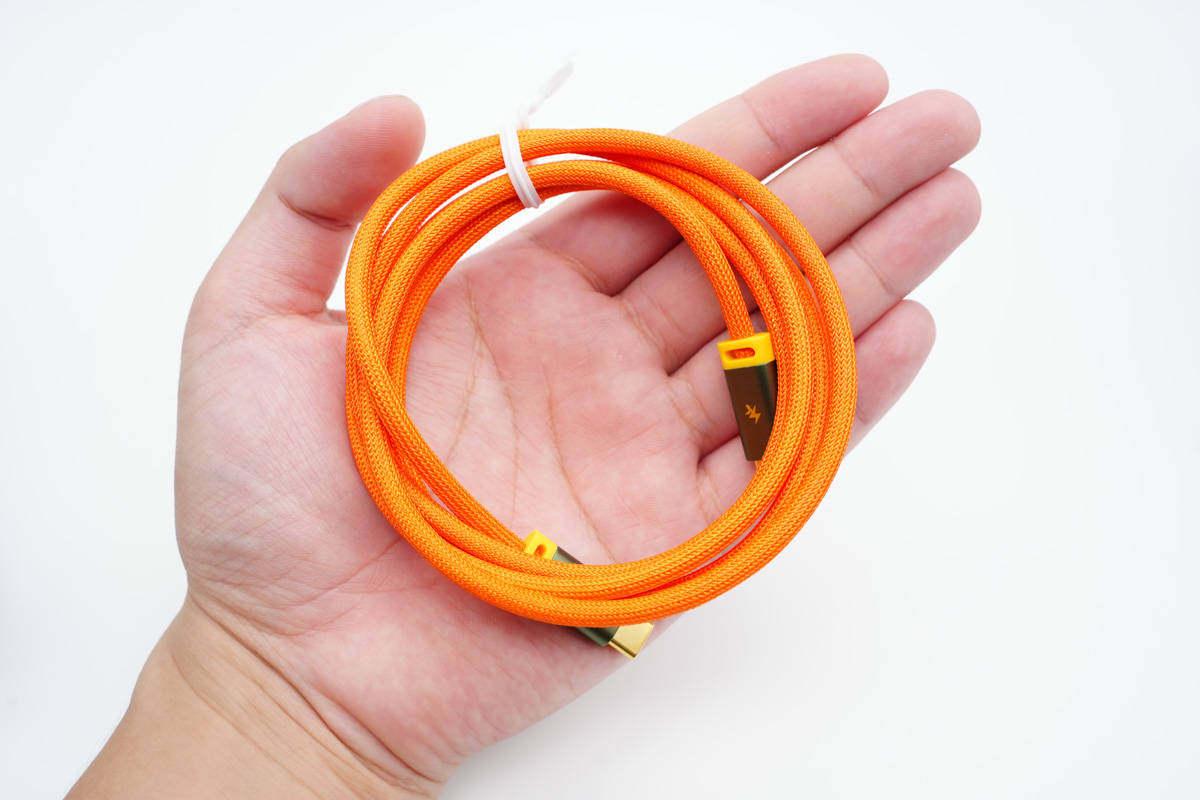

线缆拿在手上的直观感受。

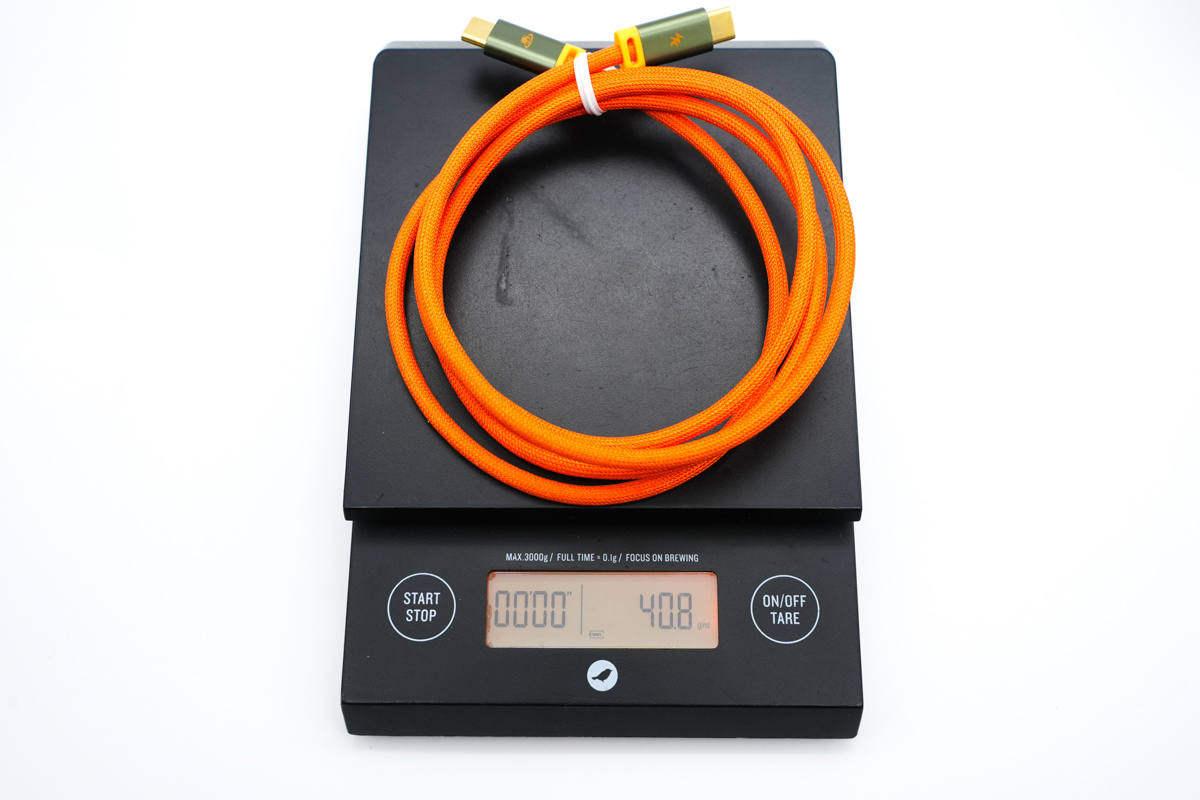

另外测得其整体净重约为41g。

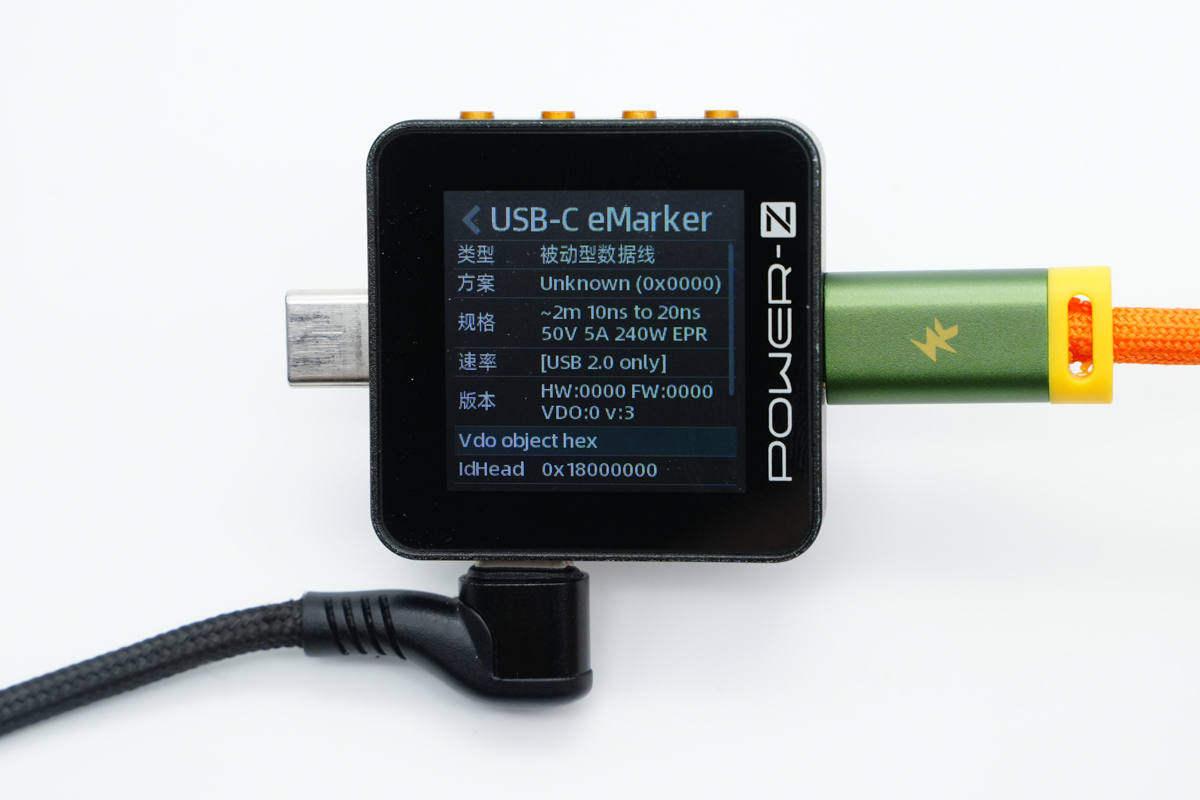

使用ChargerLAB POWER-Z KM002C测得线缆带有E-Marker芯片，支持最高50V5A 240W快充功率，传输协议仅为USB 2.0，可适用于小型文件传输。

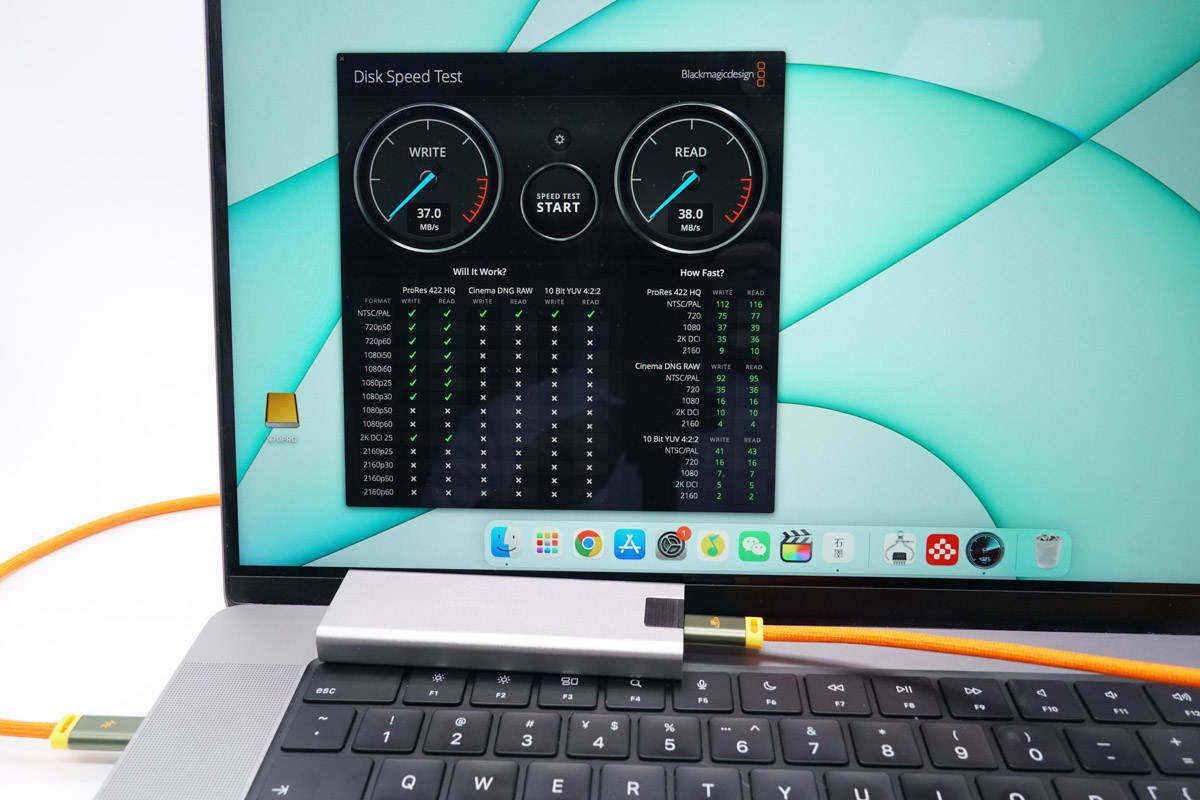

将PANDAER C2C快充线分别连接到笔记本电脑和硬盘盒，硬盘盒里面是三星970EVO固态硬盘，通过使用Disk Speed Test测试数据传输速度，实测写入速度约为37MB/s，读取速度约为38MB/s，符合USB2.0的数据传输标准。
魅族PANDAER 240W快充线拆解

看完这款240W数据线的外观，长度以及端子测试后，下面就进入拆解环节，一起看看魅族这款数据线内部的做工如何。

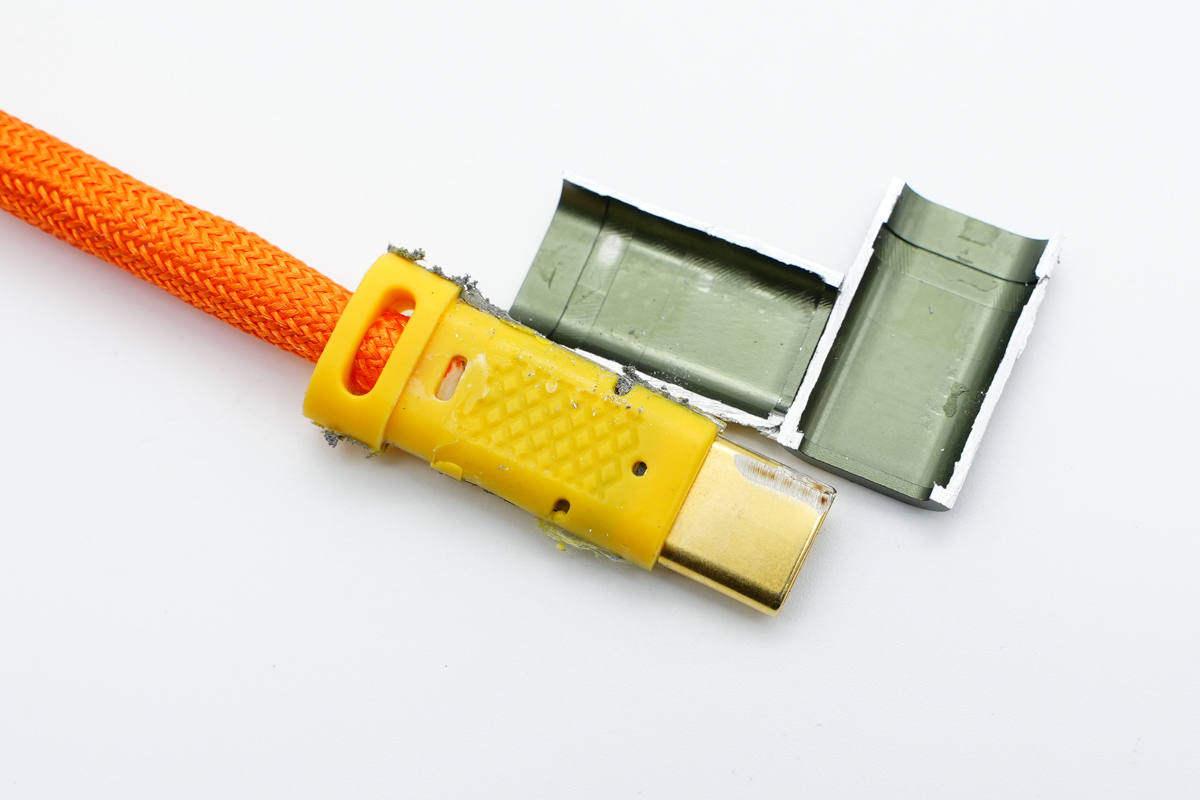

首先使用切割机切开USB-C插头的铝合金外壳，内部为注胶填充。

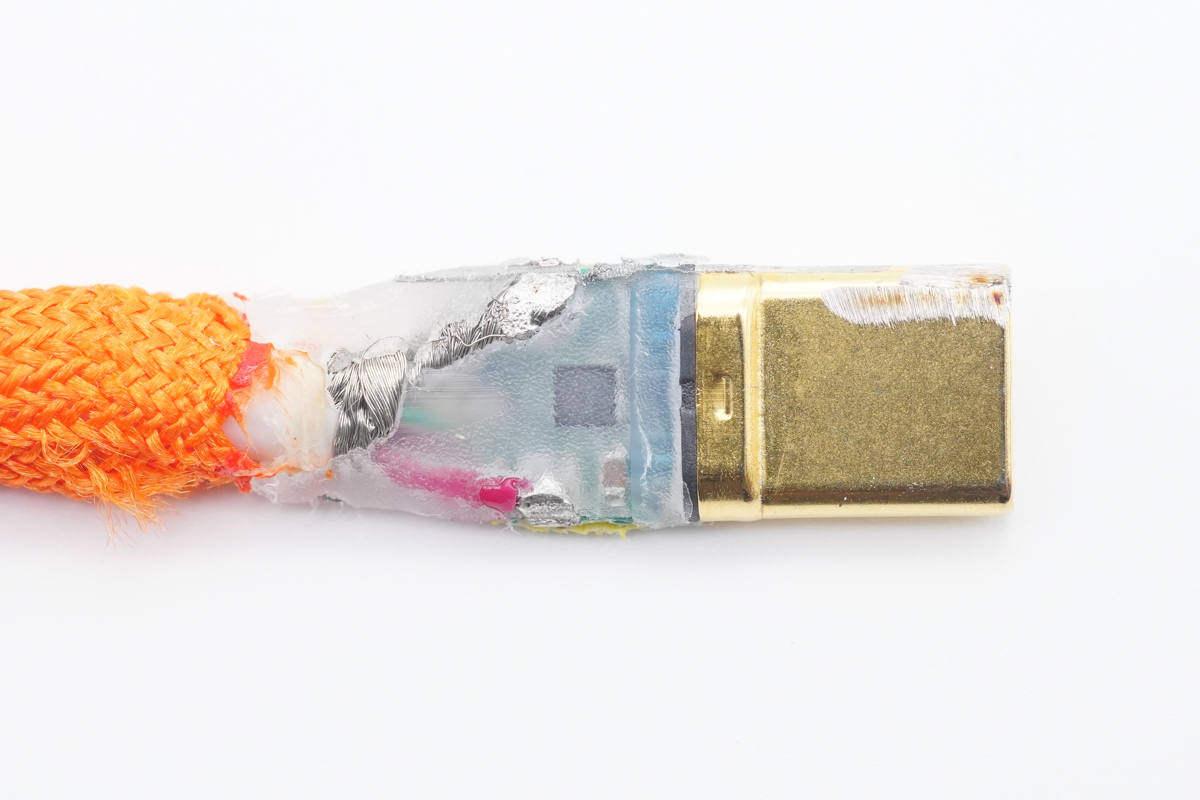

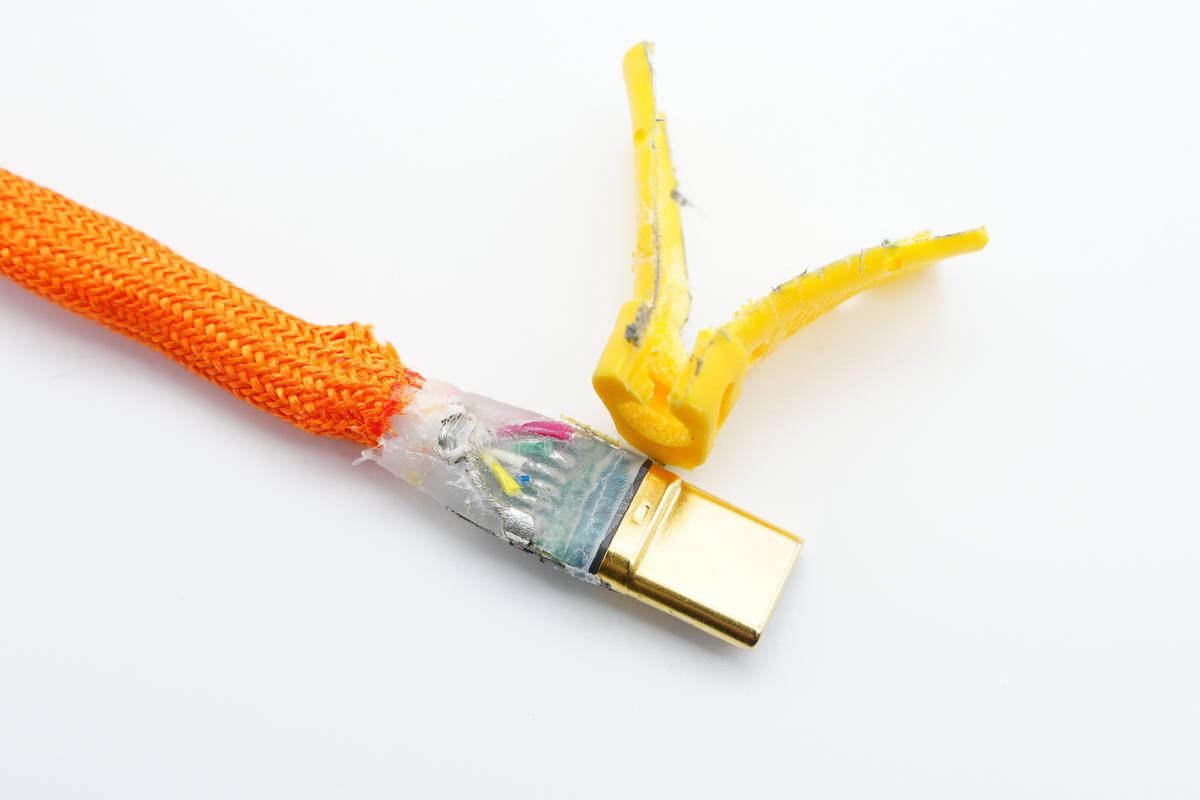

切开内部填充注胶，清理掉固定焊点的硬胶，导线焊接到USB-C端子的小板上。

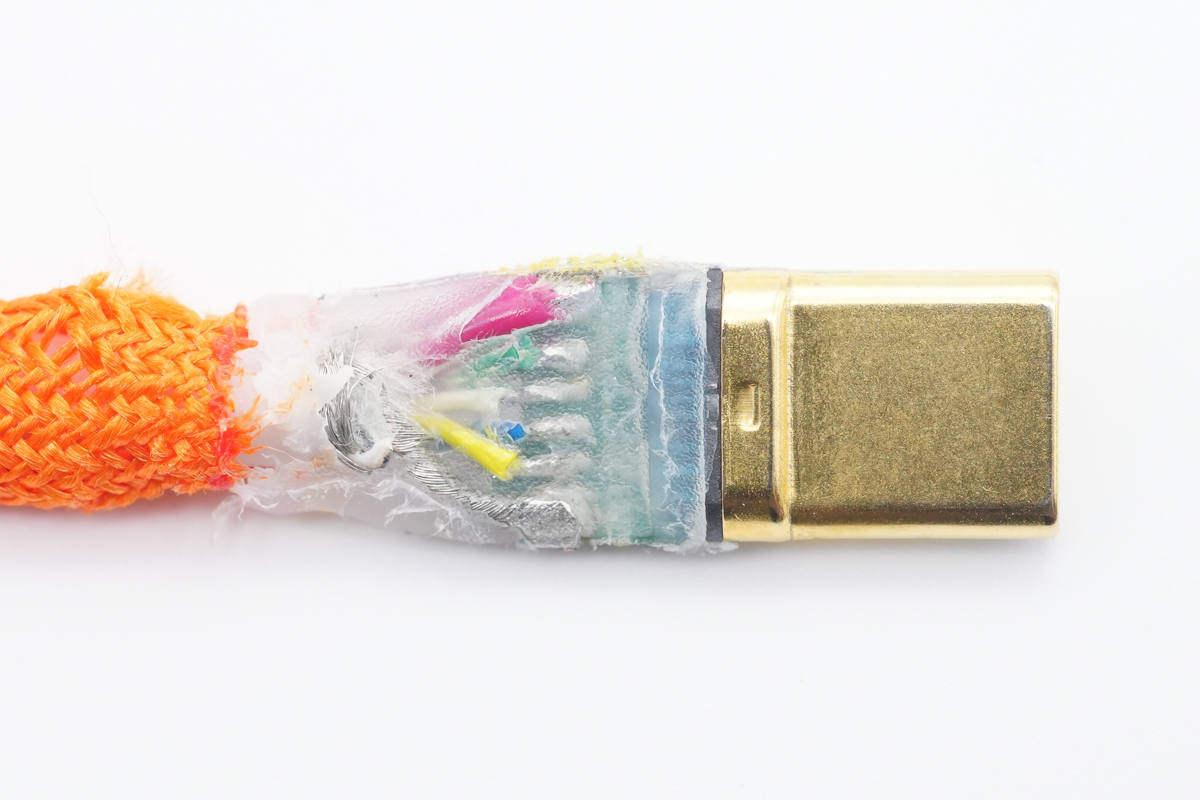

端子内部结构特写，左侧焊点采用硬胶加固。



另外一面也采用硬胶加固，E-Marker芯片依稀可见。

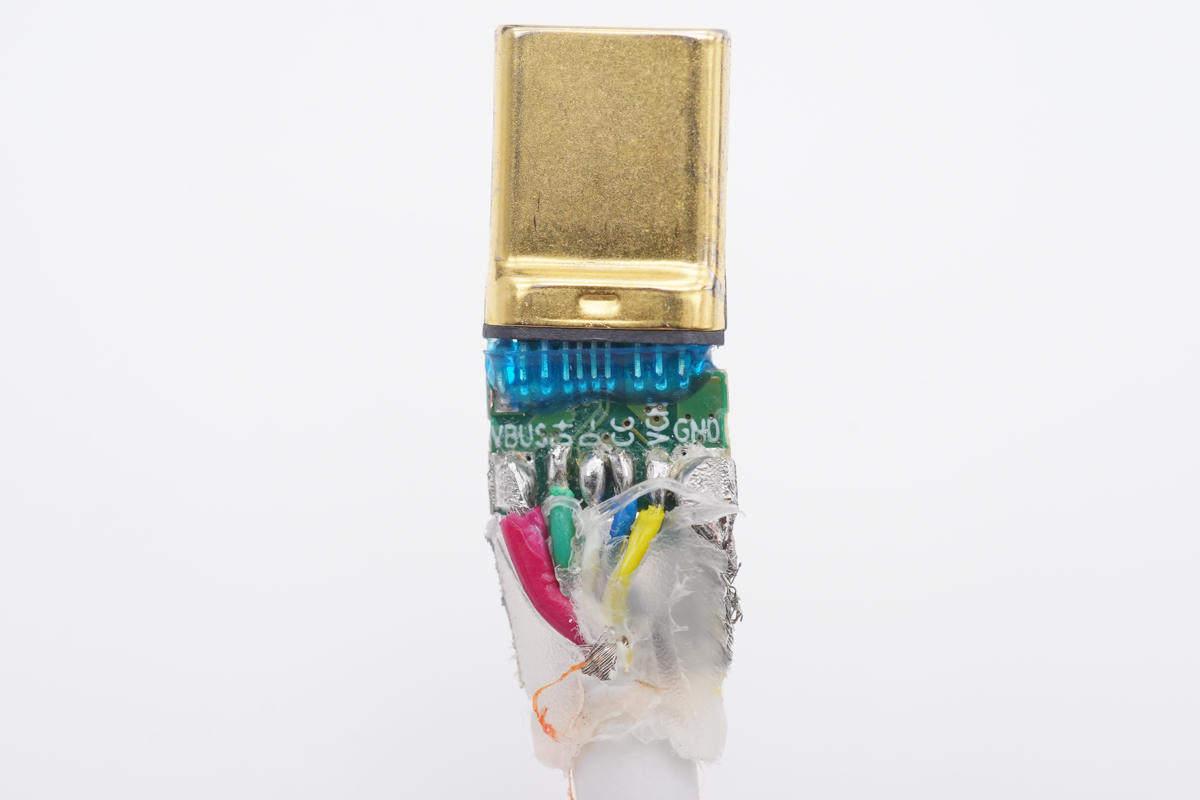

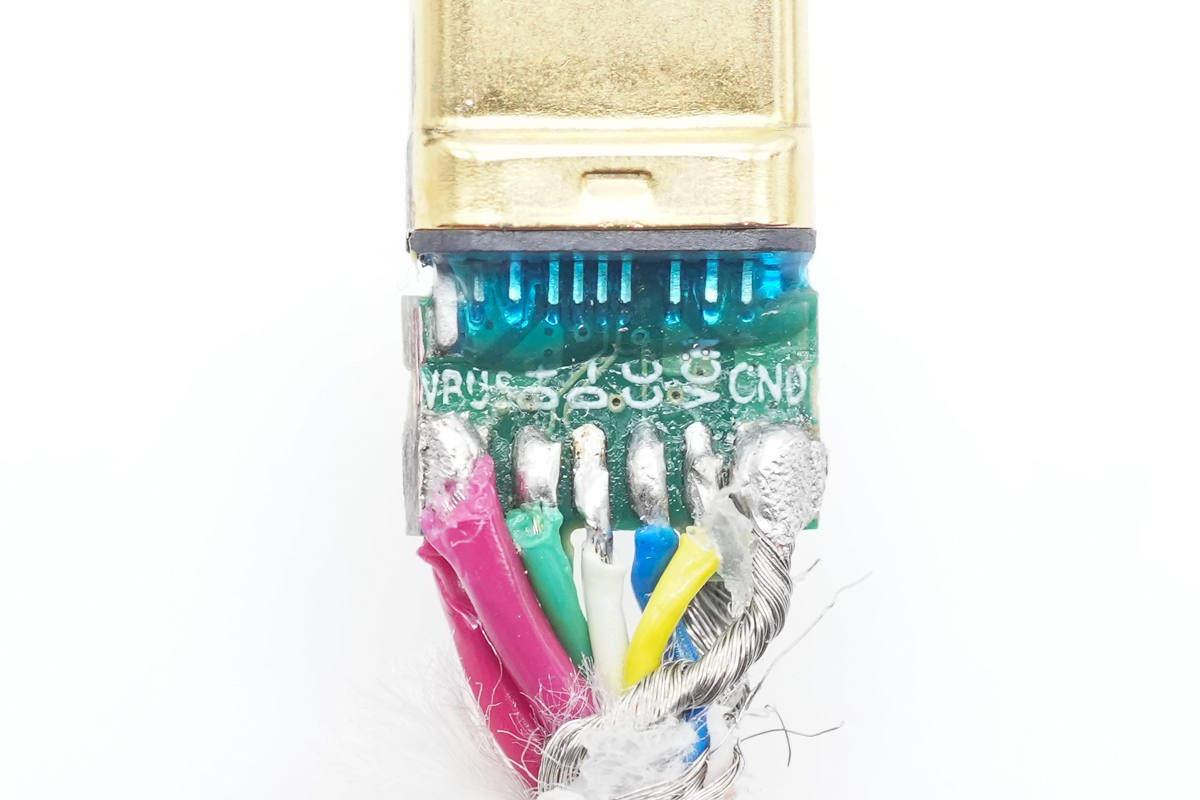

在端子小板一面焊接供电和数据线。

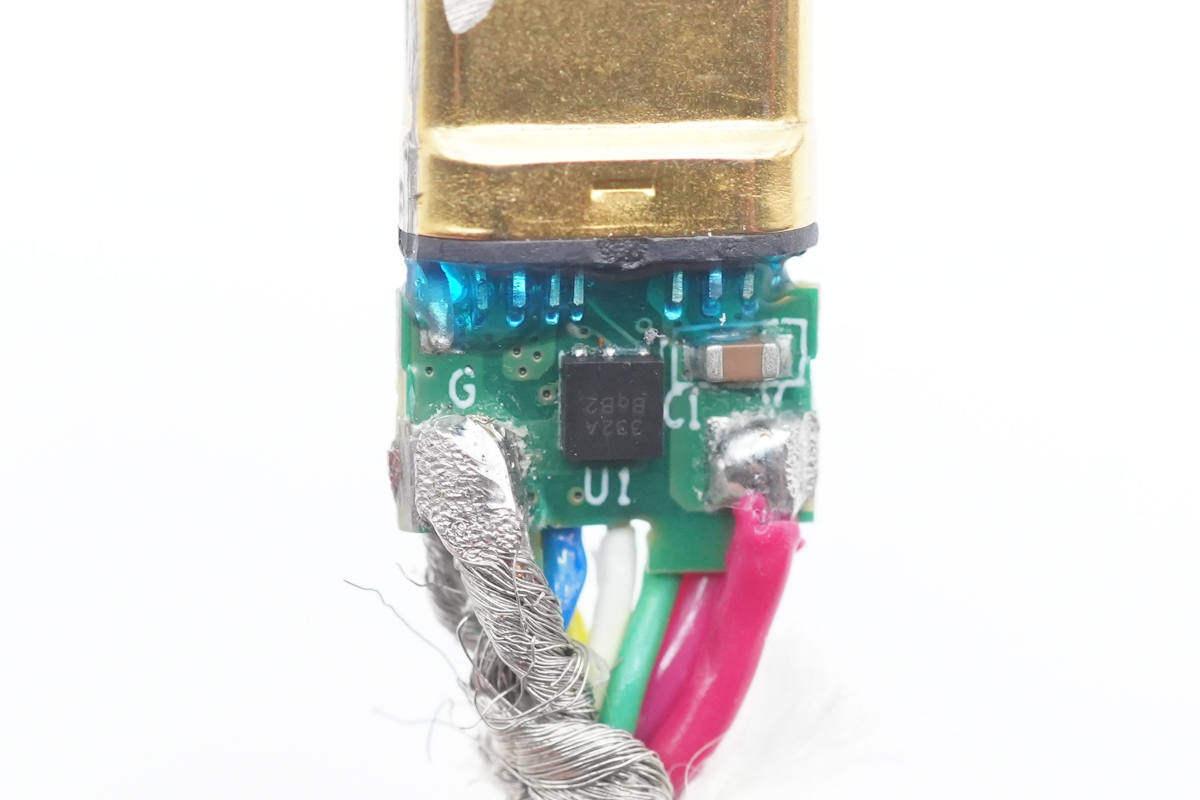

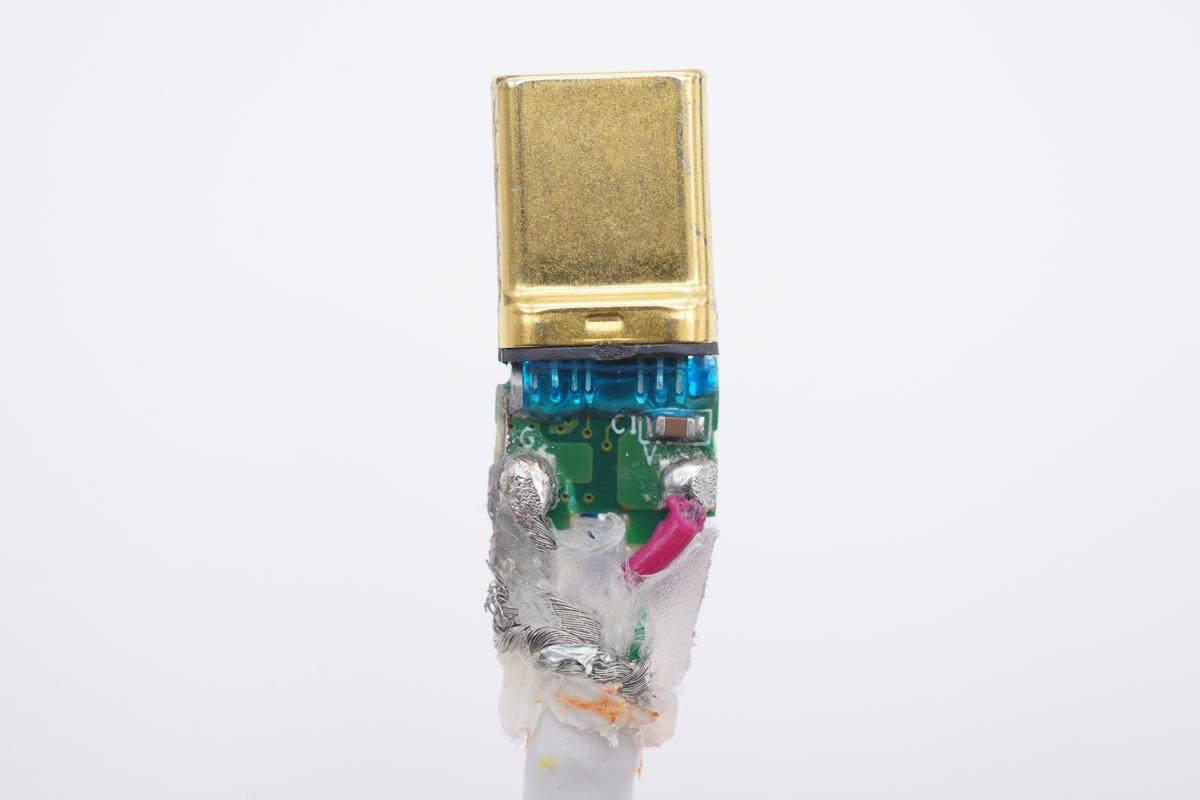

另外一面焊接正负极导线和E-Marker芯片。

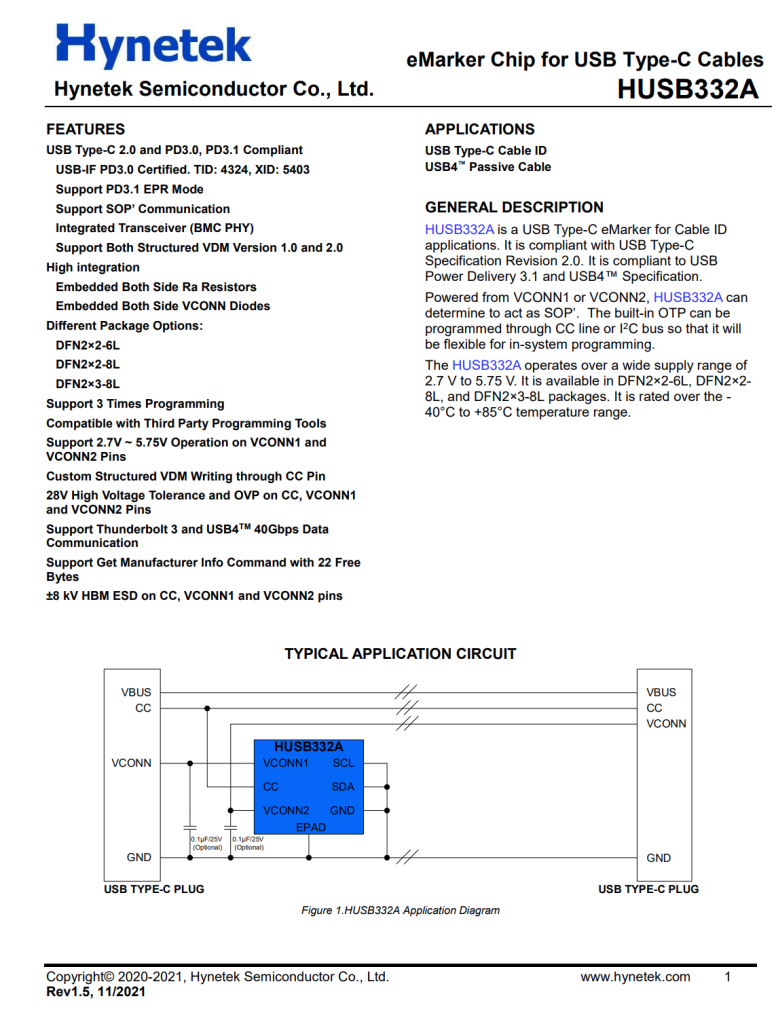

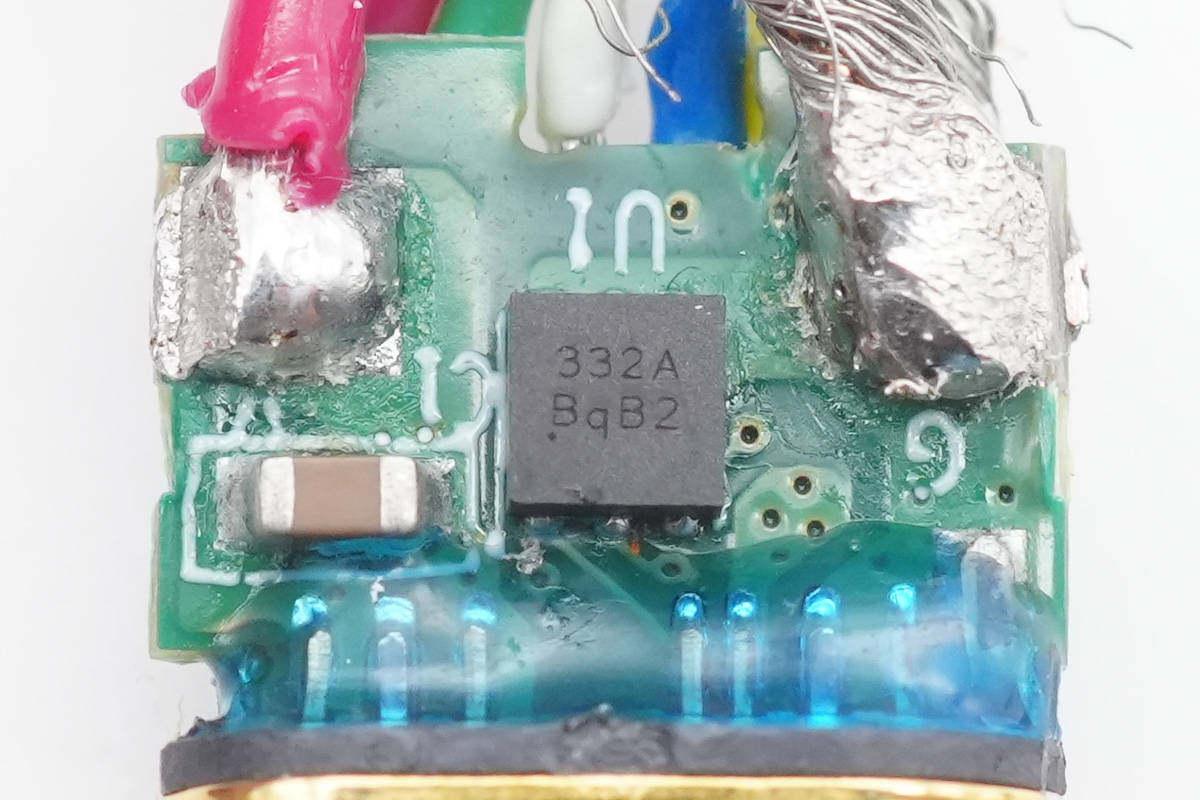

E-Marker芯片丝印332A，为慧能泰HUSB332A，HUSB332A是USB Type-C电子标签芯片 (USB eMarker)。它同时支持 USB Type-C 规范 2.0，USB Power Delivery 规范 3.0, USB4规范和雷电三（Thunderbolt 3）规范，支持USB PD3.1 EPR扩展功率范围。已经通过了USB-IF协会认证，TID号：4324。
HUSB332A内部集成Ra电阻，集成VCONN二极管，可实现零外围设计。自带的烧写存储单元(OTP)可支持多次烧写。HUSB332A也可以支持通过 CC引脚实现Type-C成品头或者成品线缆系统烧写。



HUSB332A的CC，VCONN1和VCONN2引脚均支持25V高耐压。HUSB332A提供DFN2×2-6L，DFN2×2-8L，DFN2×3-8L和WLCSP-6B封装。适用于USB PD线缆和USB4被动线缆。



另外一头的端子为相同工艺，焊接供电和数据线。



另外一面焊接正负极导线。

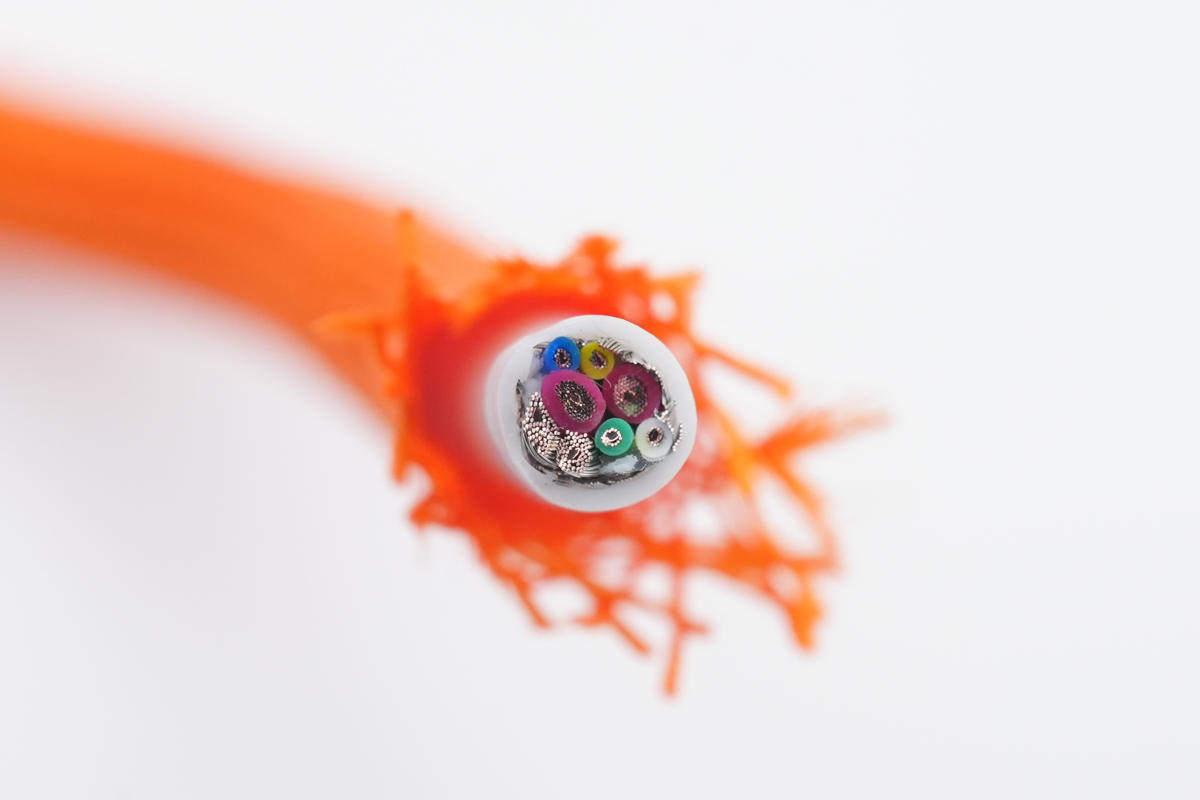

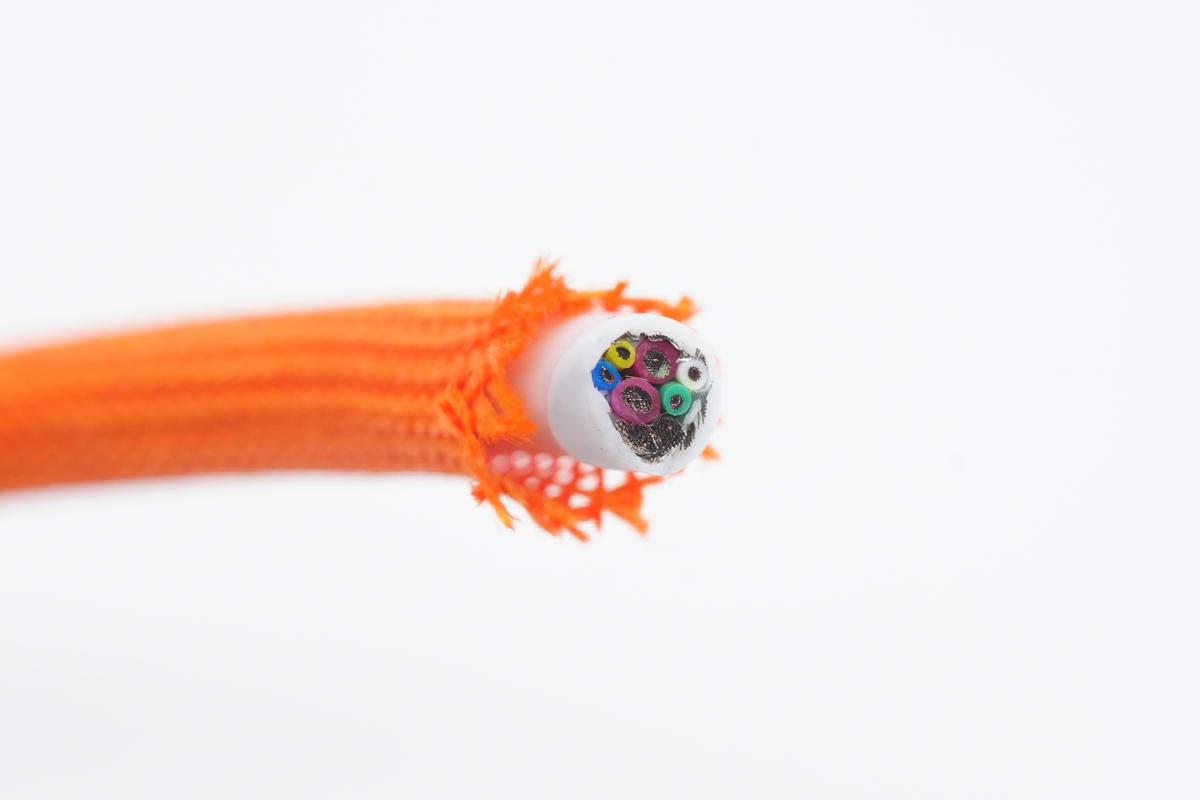

线缆截面一览，由于编织线采用了加捻设计，剪断线缆也没有松散。截面可以看到六条带有绝缘皮的线芯，红色线芯为正极电力线芯，蓝色细线为CC线芯，黄色为VCONN线芯，白绿为USB2.0线芯，裸线芯为负极线芯，和正极线芯同样加粗设计。



在亮橙色编织层下面是白色线缆。

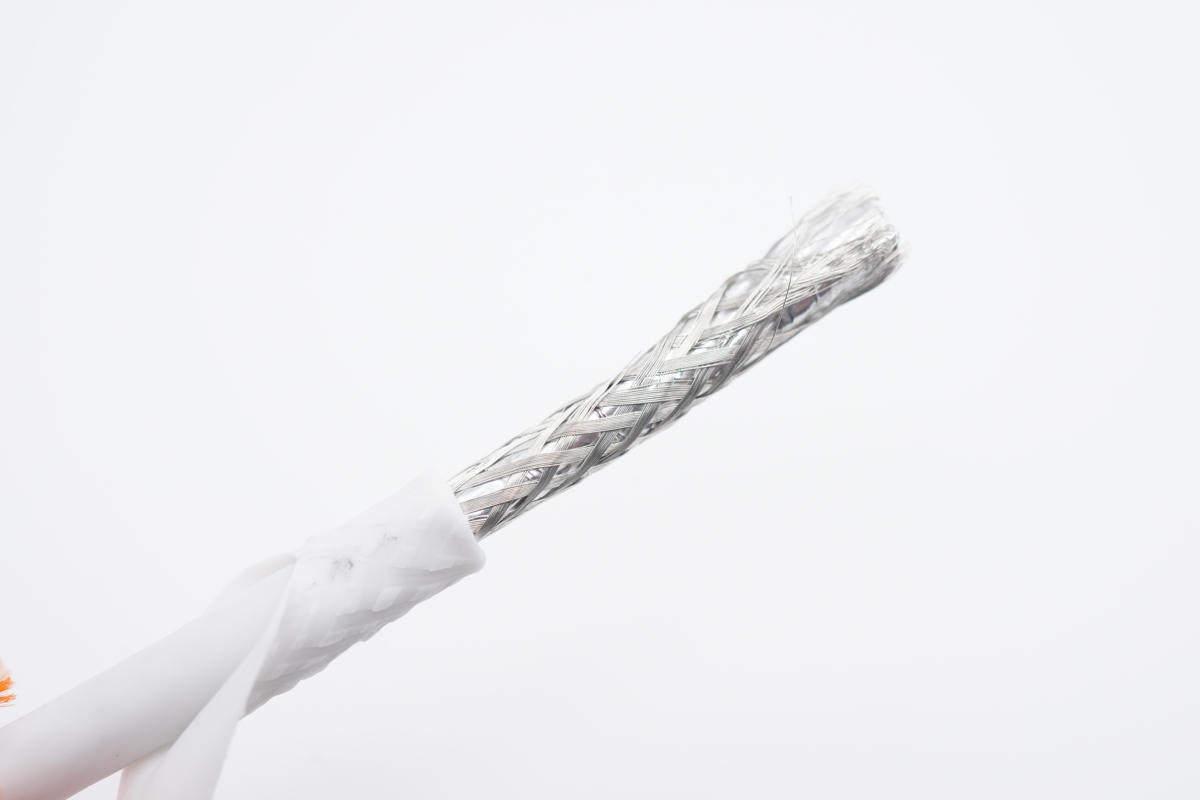

切开线缆外皮，内部是一层编织的屏蔽网。

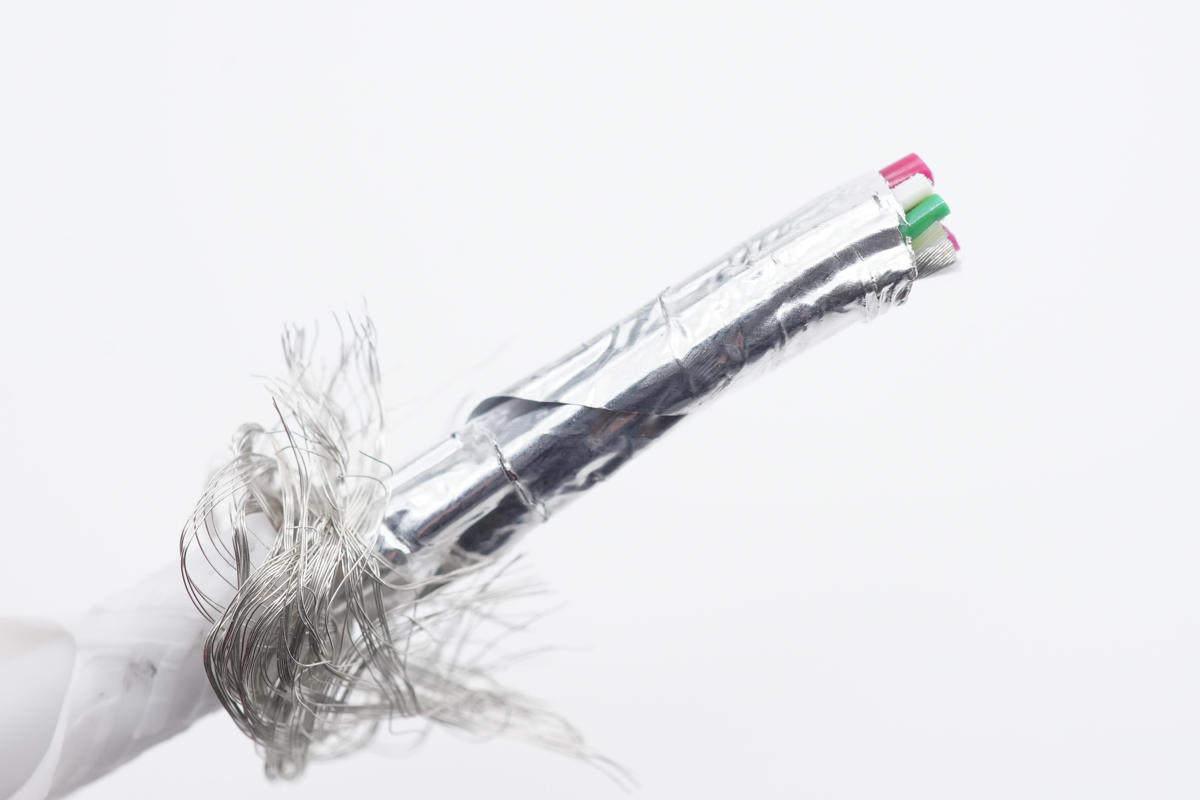

在屏蔽网下面是一层屏蔽铝箔。

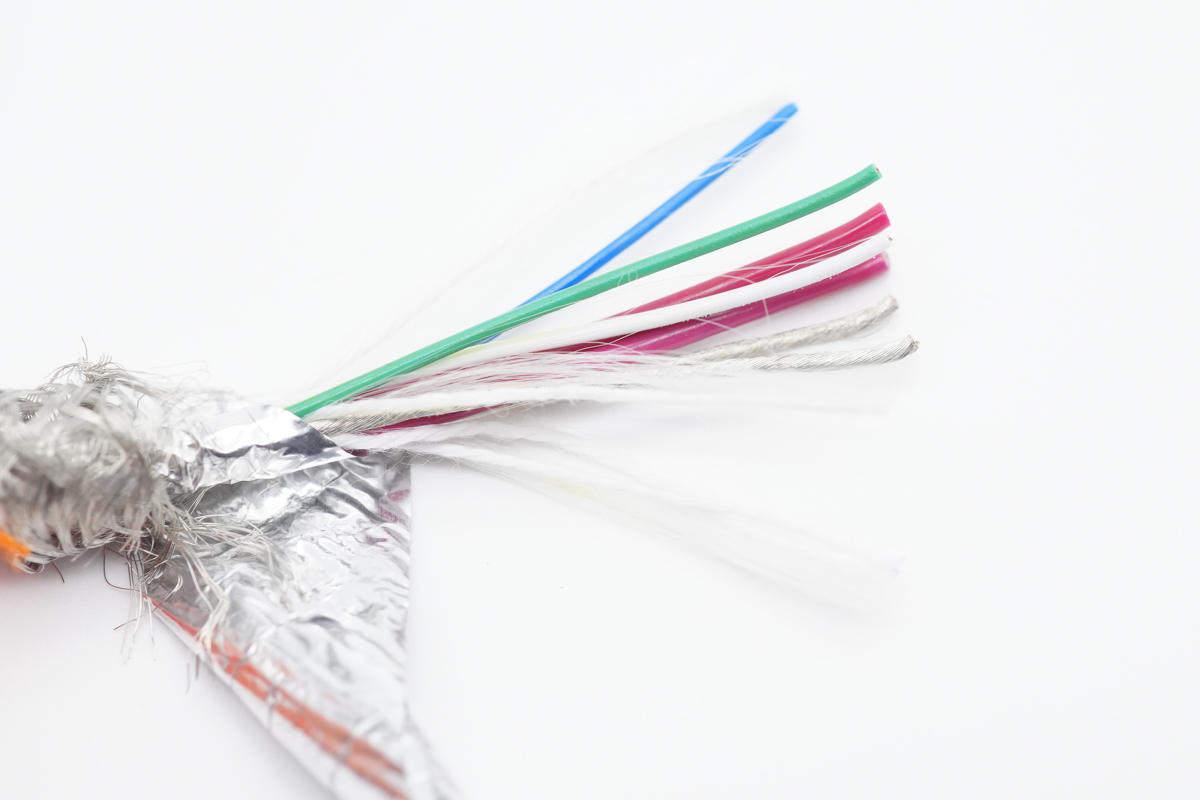

内部电力线芯和数据线芯一览，同时还填充抗拉线。

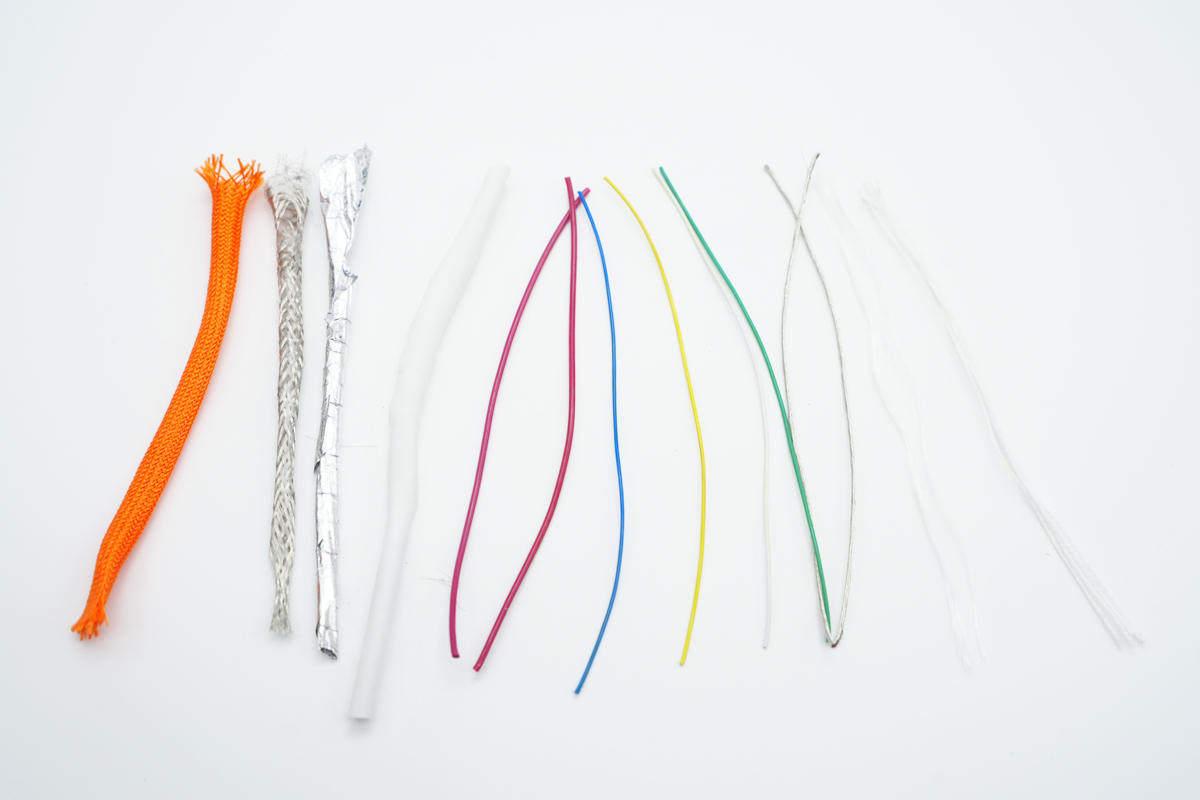

线缆全部拆开一览，从左到右依次是编织外衣，塑料外皮，金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯以及抗拉线。下面就开始详细介绍线缆内部线芯设计。

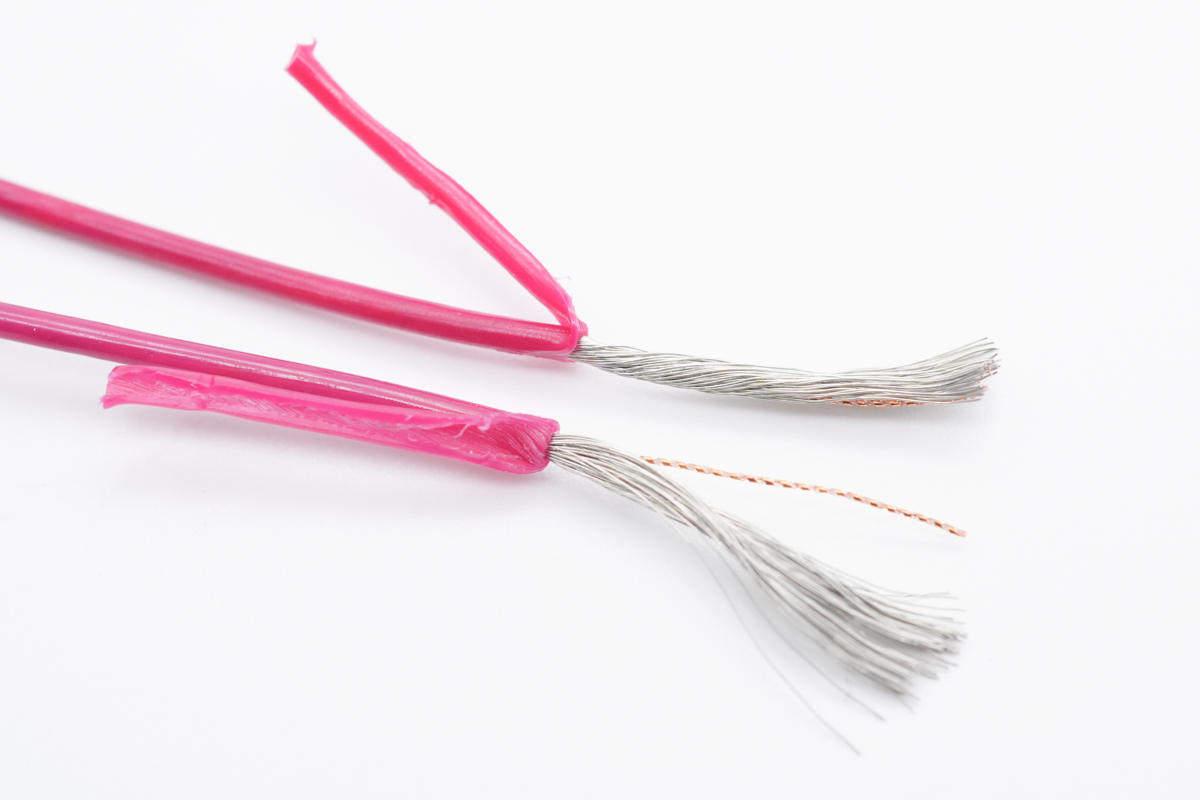

两条正极电力线芯特写，加粗设计，中心掺有抗拉线，用于增加强度。抗拉线采用铜箔缠绕在抗拉丝上的结构制成。

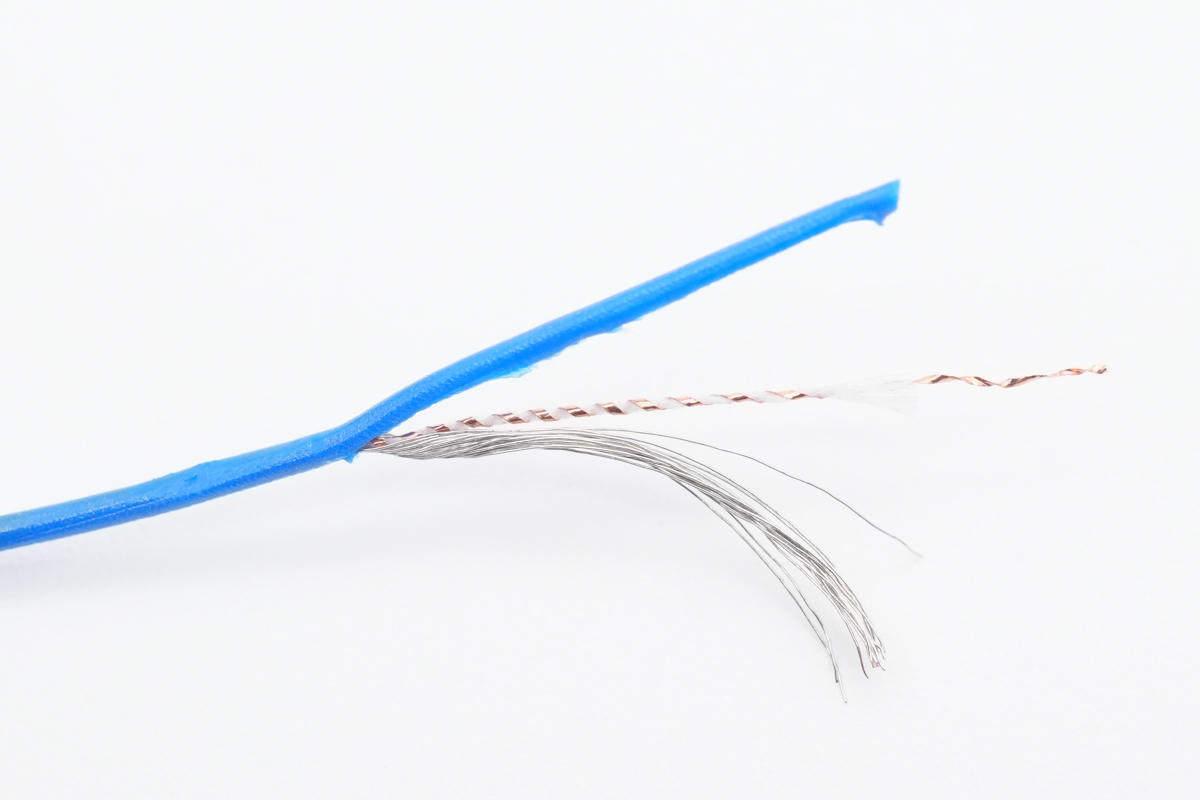

蓝色CC线内部掺有抗拉线。

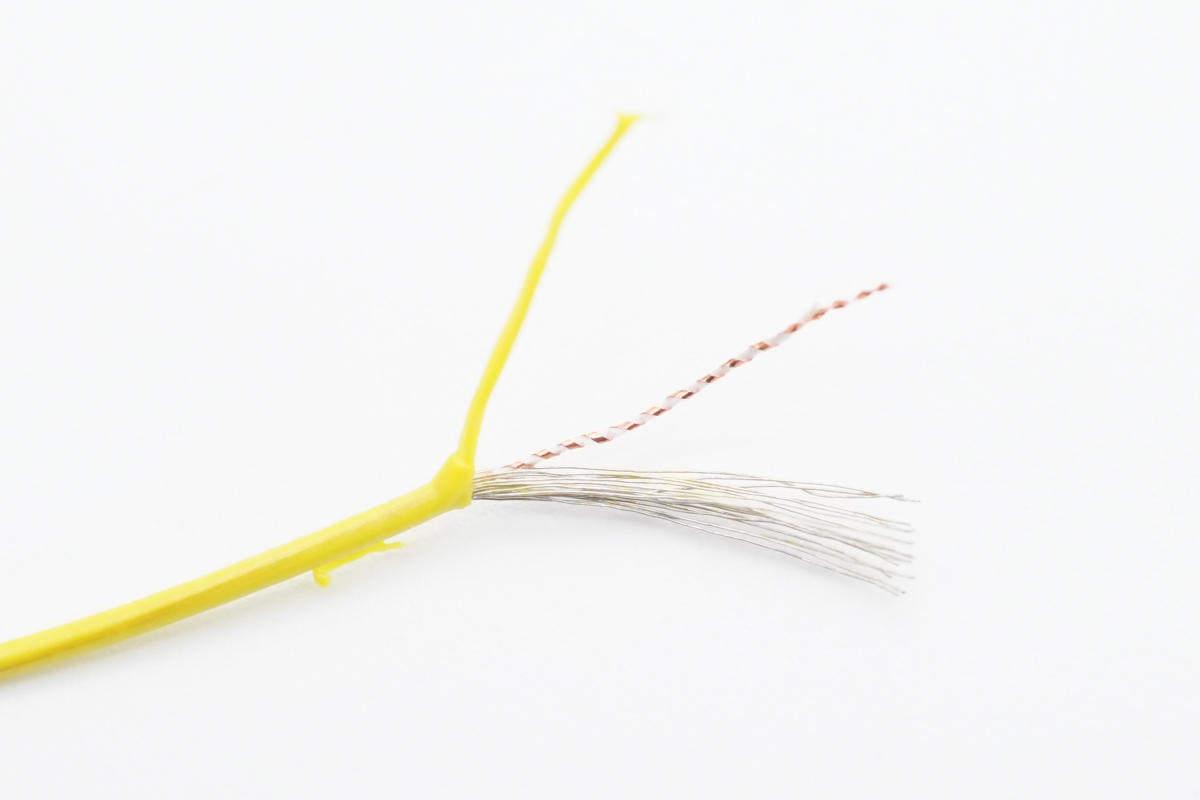

黄色VCONN线内部掺有抗拉线。

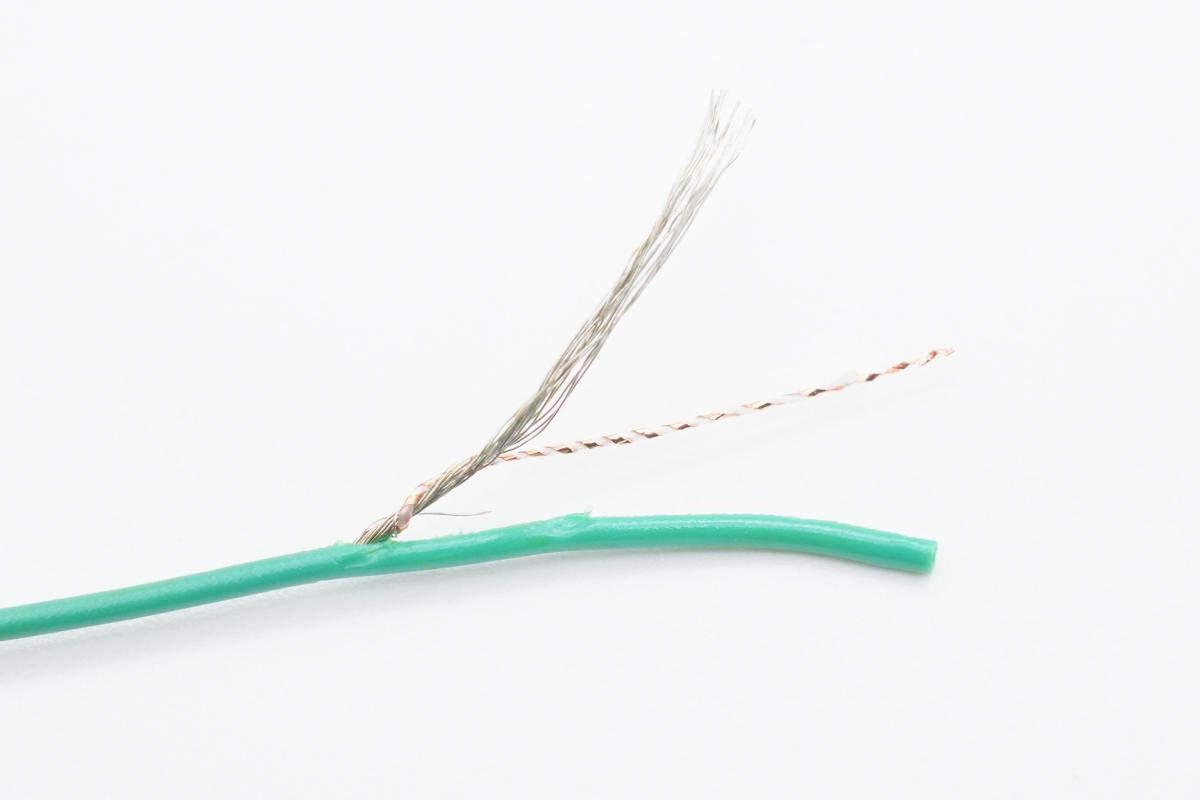

用于USB2.0数据传输的绿色D+数据线，中心掺有抗拉线。

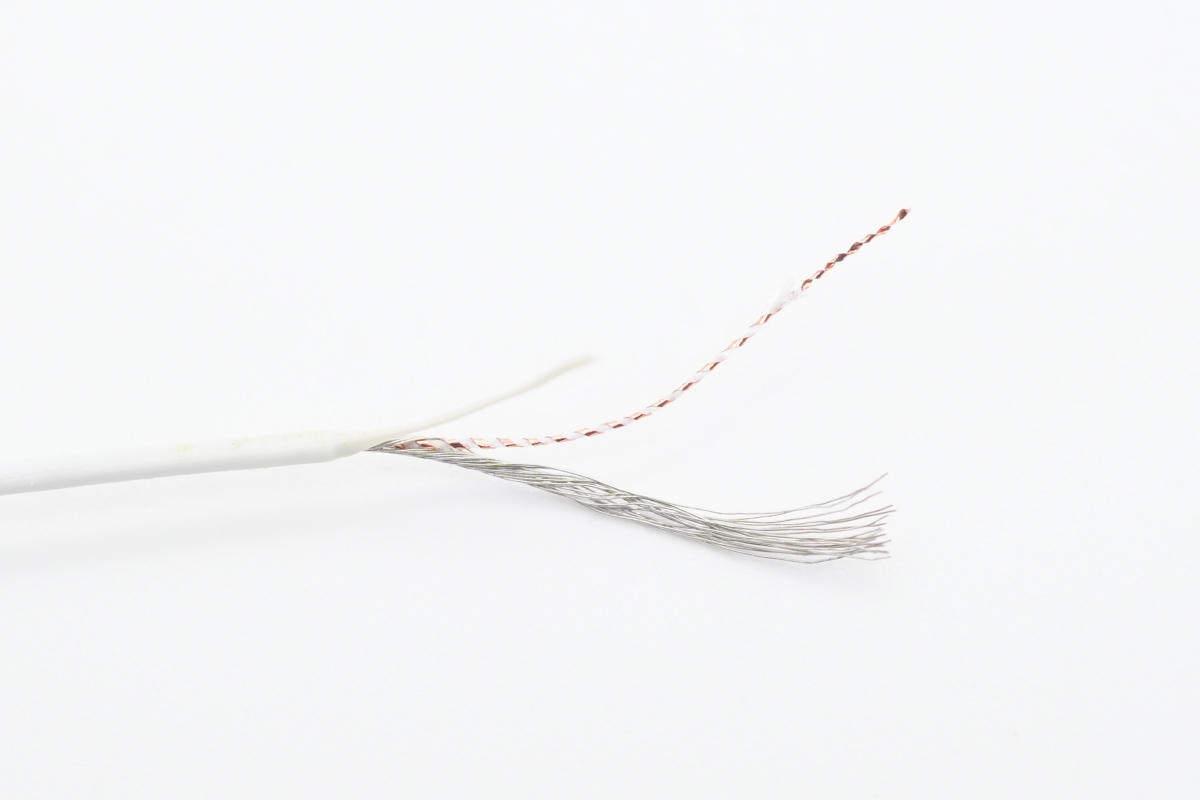

用于USB2.0数据传输的白色D-数据线，中心掺有抗拉线。

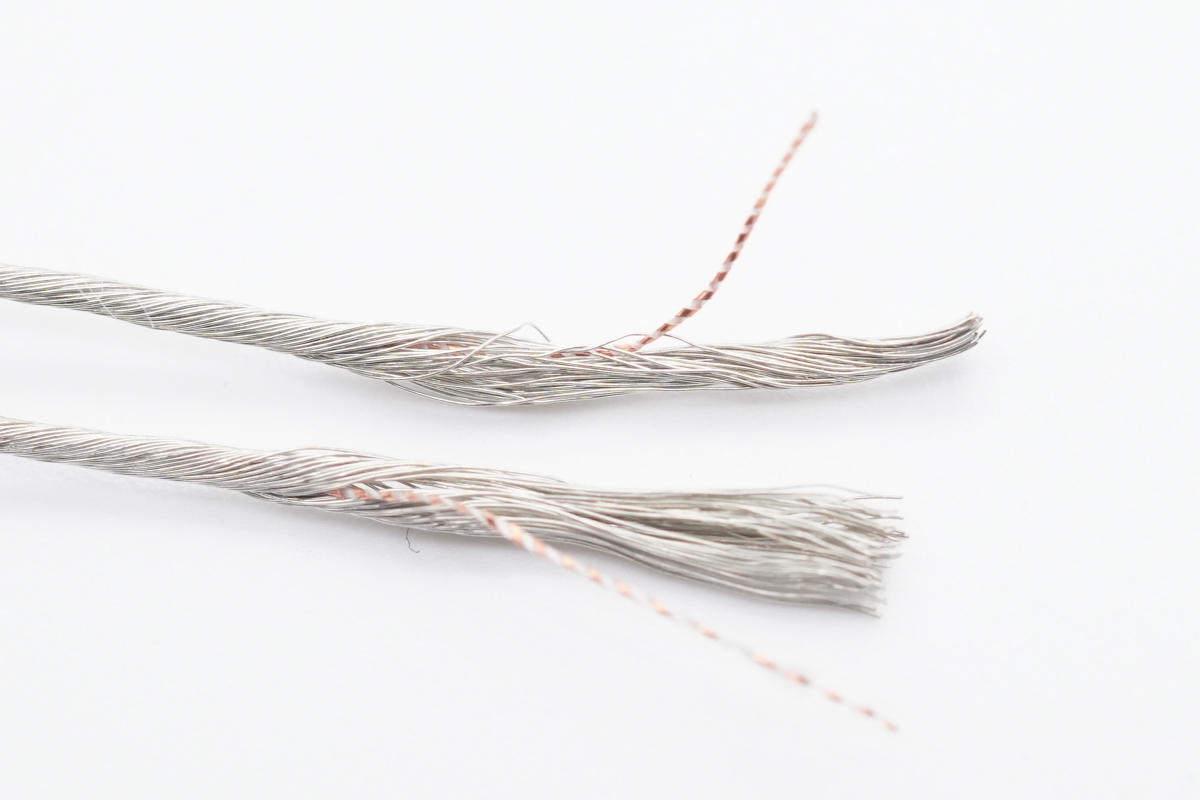

两条负极裸线芯内部也掺有抗拉线。

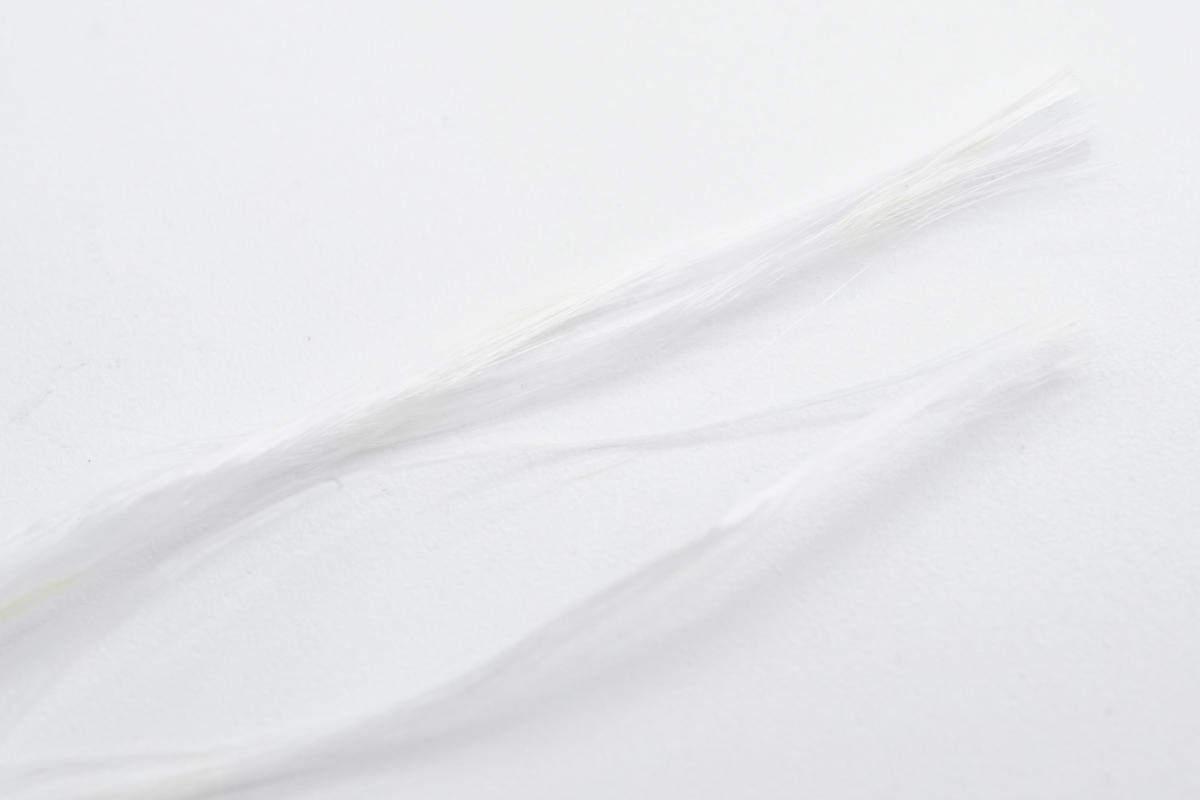

线缆内部填充的抗拉线特写。

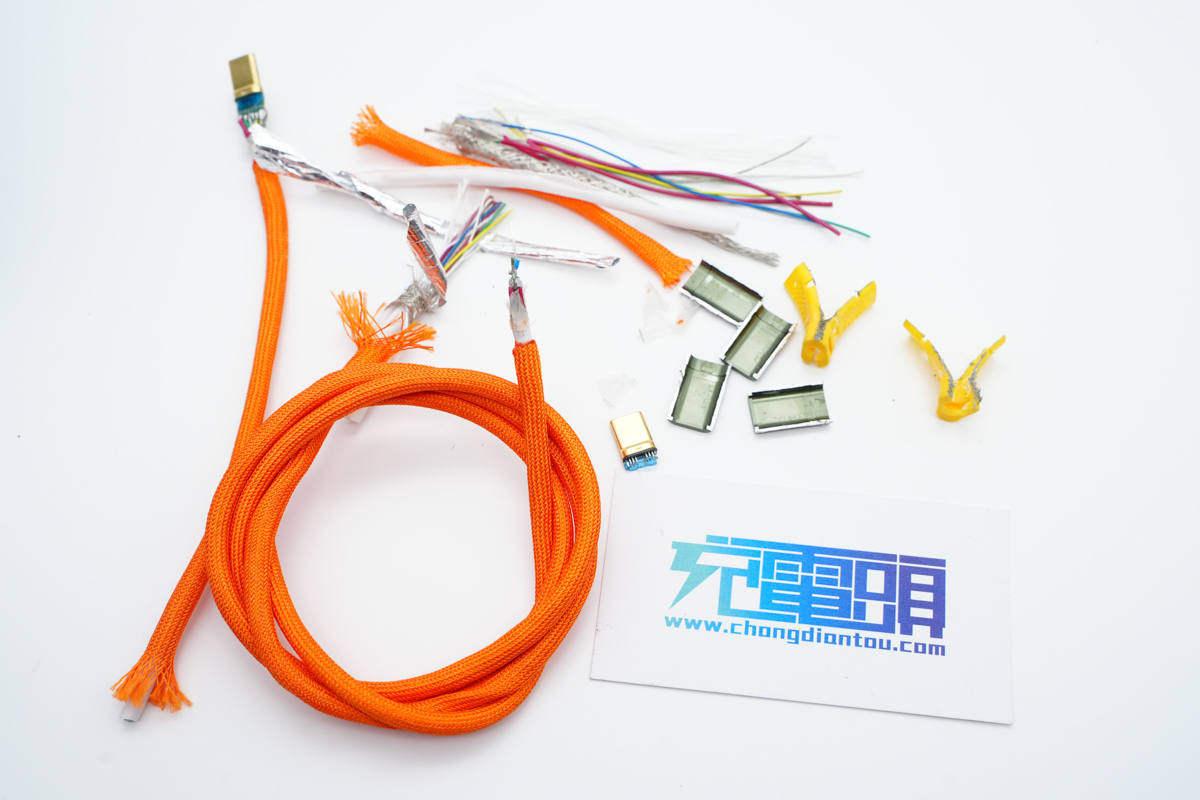

全部拆解完毕，来张全家福。
充电头网拆解总结

PANDAER快充线支持240W的充电功率，采用专属的镀金接口和一体式合金插头，并采用亮橙色编织线身，非常具有特色，辨识度高。线缆长度为1.2米，支持USB2.0数据传输，满足日常充电使用。
充电头网通过拆解了解到，魅族PANDAER这款Line King 240W高能快充线采用铝合金外壳保护端子，灌胶填充。两头端子内部的E-marker芯片来自慧能泰，型号HUSB332A，已经获得USB PD3.0认证。线身设有屏蔽网和铝箔进行屏蔽，同时内部填充抗拉线，增强数据线的强度。不仅外观个性，内部设计也很耐用。
