前言

苹果手机自带的Lightning数据线以不耐用著称，其采用的环保材质在使用一段时间后会开裂损坏，影响使用。苹果也意识到这个问题，在iMac中标配了一条编织线，延长线缆的使用寿命，并根据主机的配色，线缆也有多种颜色，
魅族科技旗下的PANDAER品牌推出了一款高质量的MFI充电线，采用铝合金外壳搭配编织线工艺，亮橙色编织十分醒目，辨识度高。端子使用铝合金外壳，总体坚固耐用。下面充电头网就对这条数据线进行拆解，看看内部的用料。
魅族PANDAERC2L快充线外观

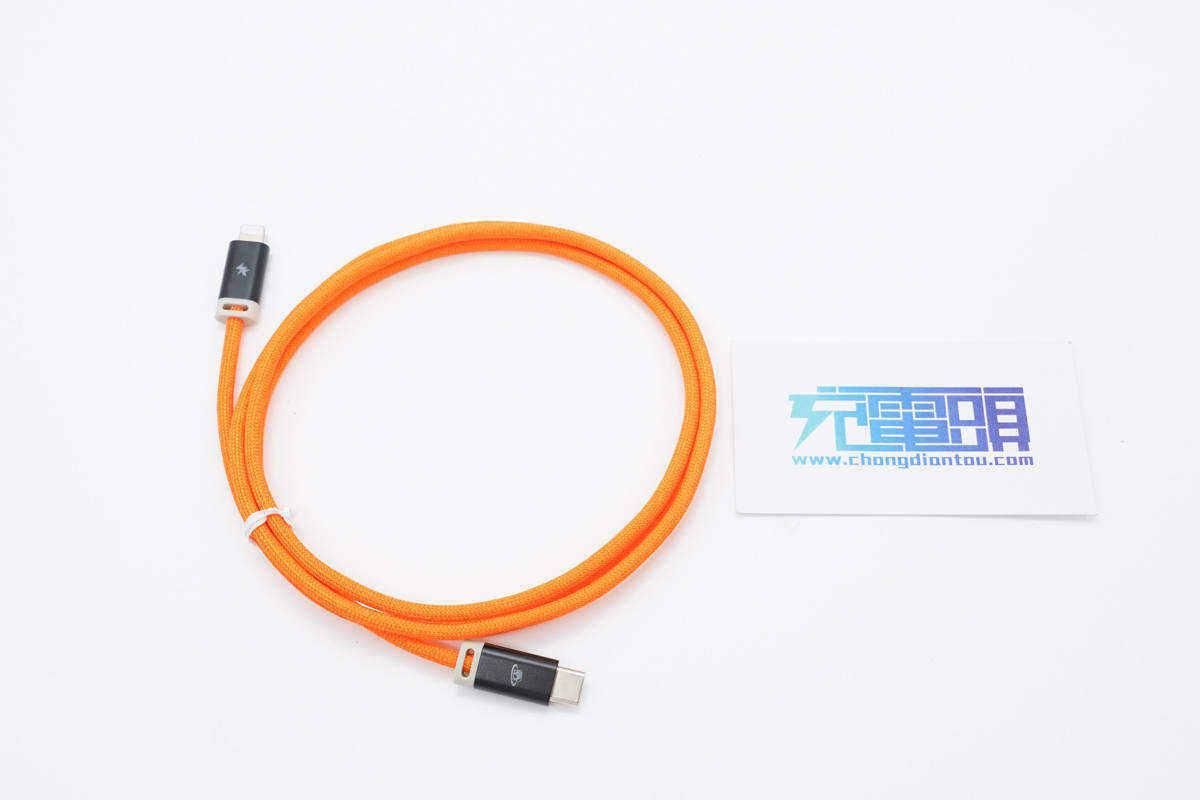

魅族PANDAER这款C to Lightning线依旧为亮橙色PVC高密度编织线身设计，耐脏耐用防缠绕，平整不易起毛刺。

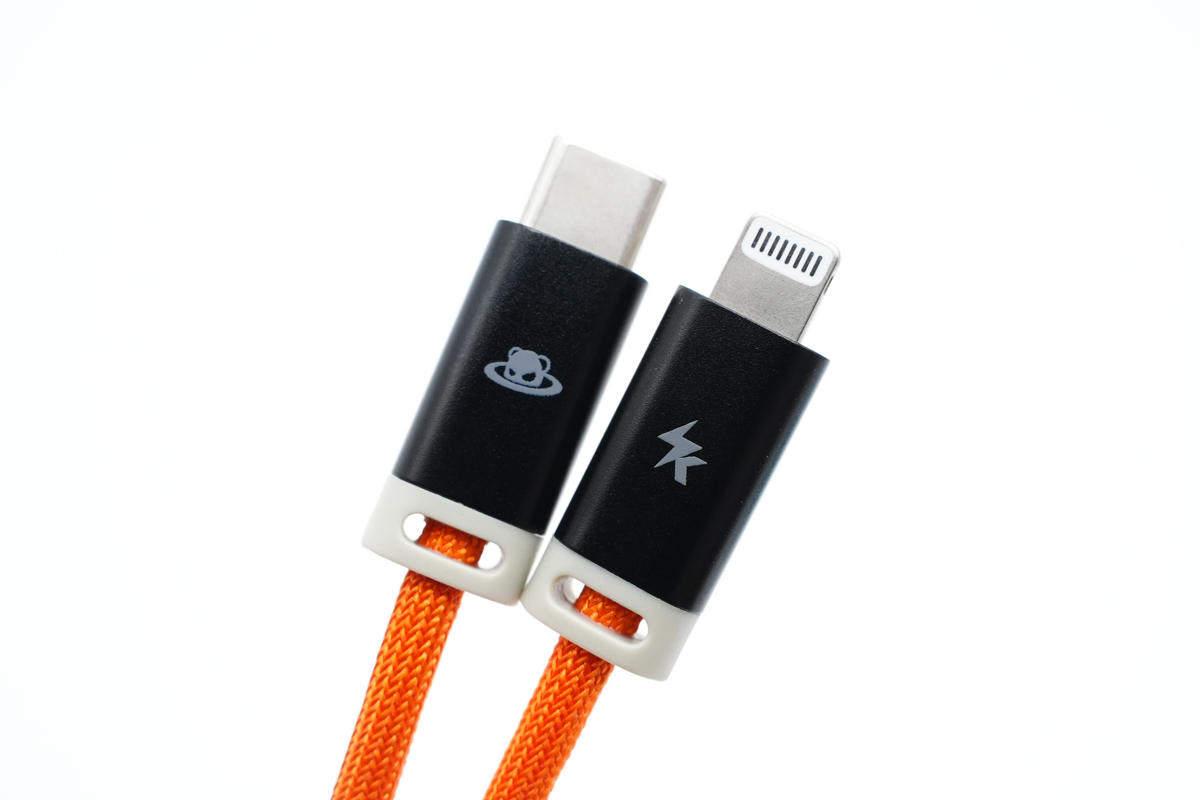

线头外壳也是金属材质，表面黑色哑光磨砂处理，正背面设计有魅族PANDAER品牌奇趣图腾以及超 King 级快充logo。

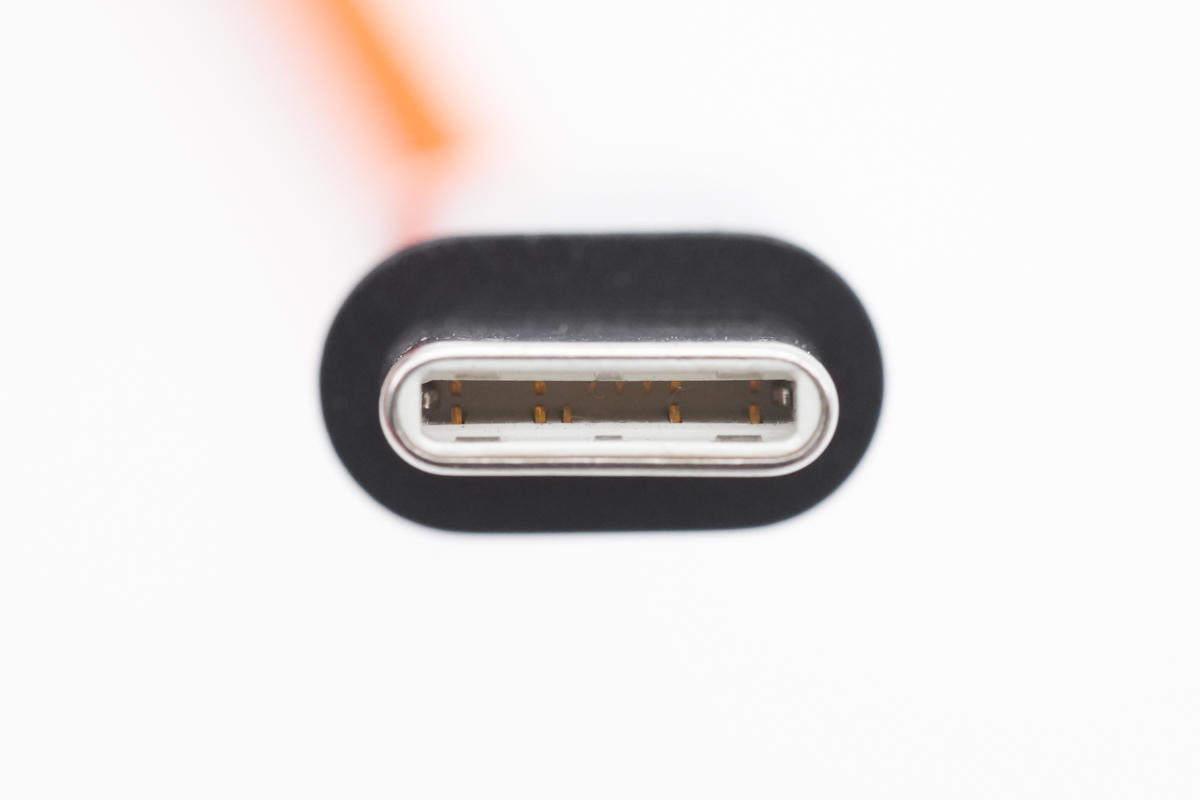

USB-C公头特写，非满PIN设计。

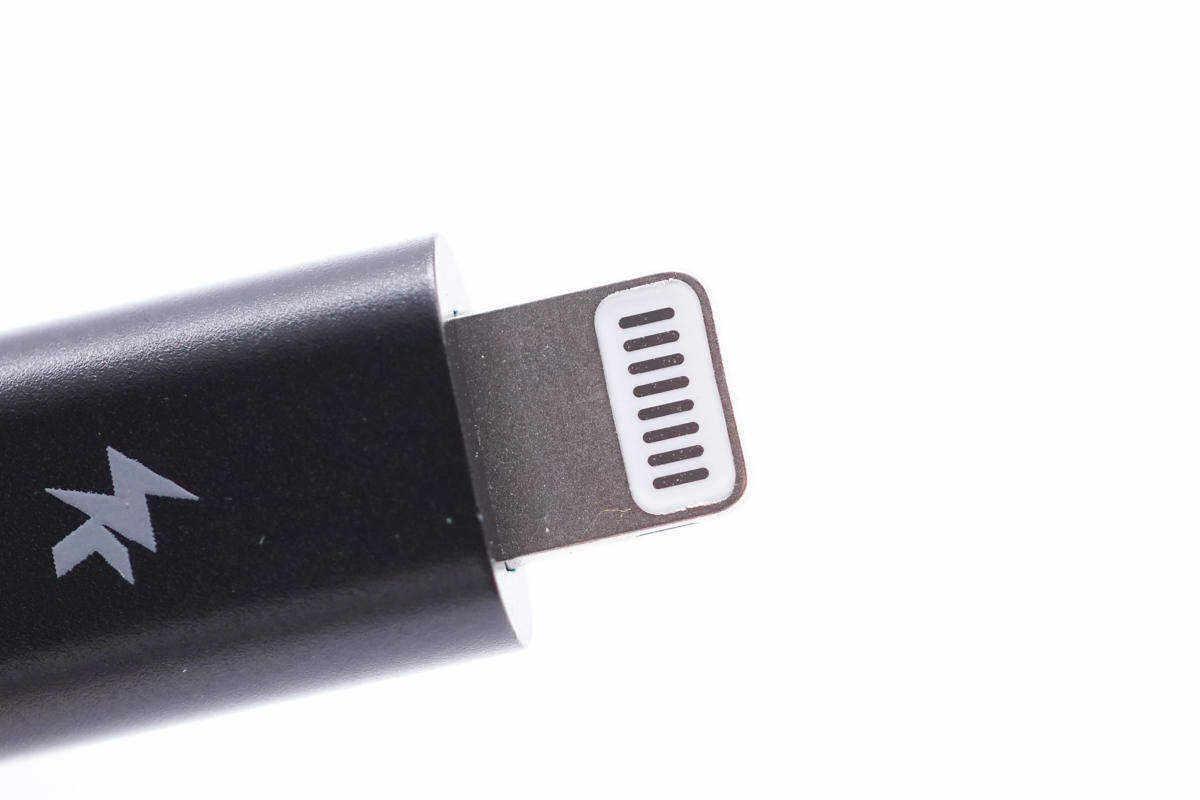

另一端为原装C94 Lightning端子，拥有更好的阻尼感及耐磨耐刮特性。

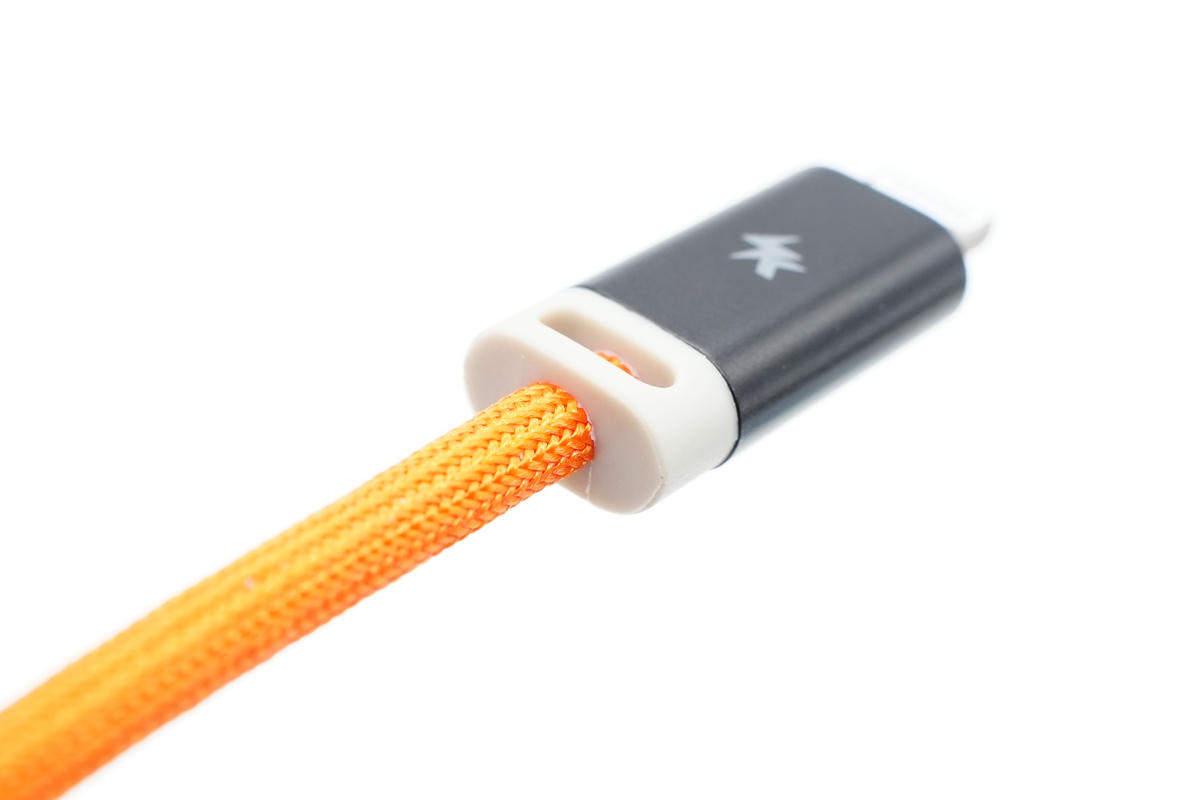

网尾采用全新霓彩抗折环设计，灰白配色，加强保护同时更加时尚美观。

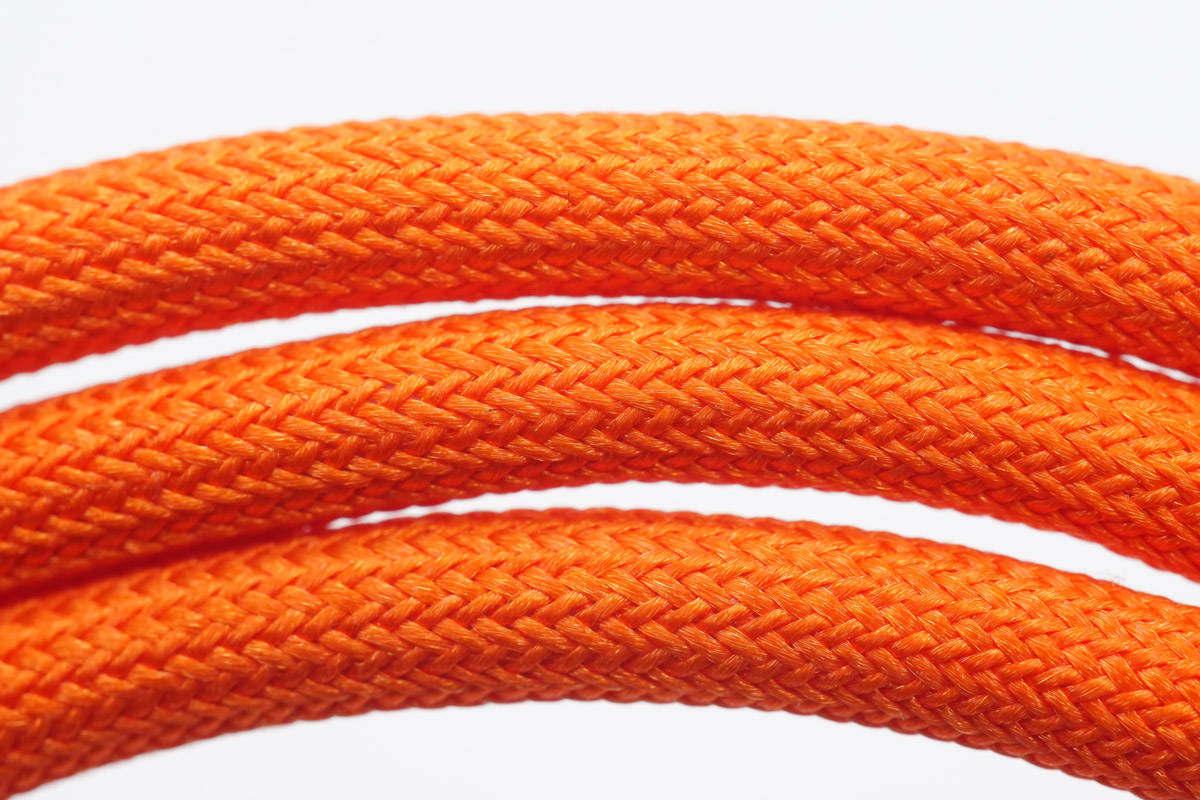

编织外衣特写，整体光滑无毛刺，柔软度适中使用手感好。可以说这条线缆除了线材类型以及两端配色不同外，整体设计和此前拆解的魅族PANDAER 240W快充CC线一样。

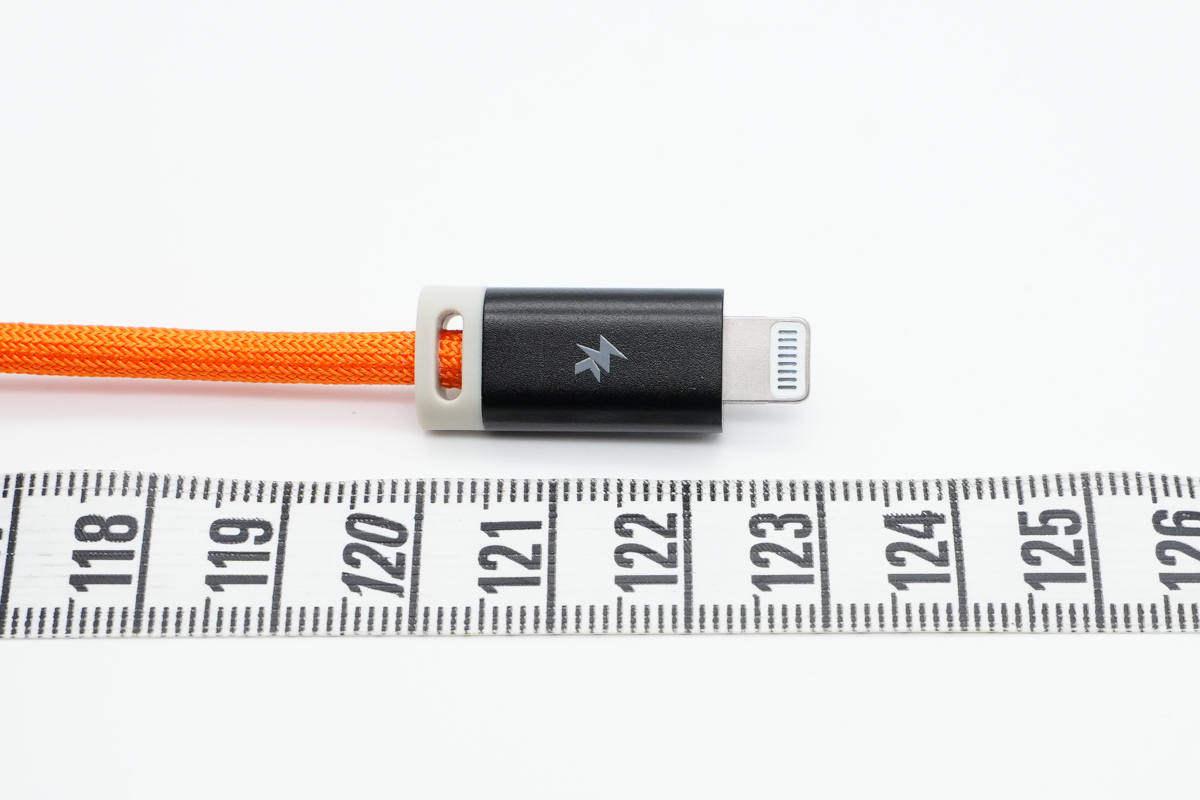

实测线缆长度约为123cm，可满足日常使用下的长度需求。

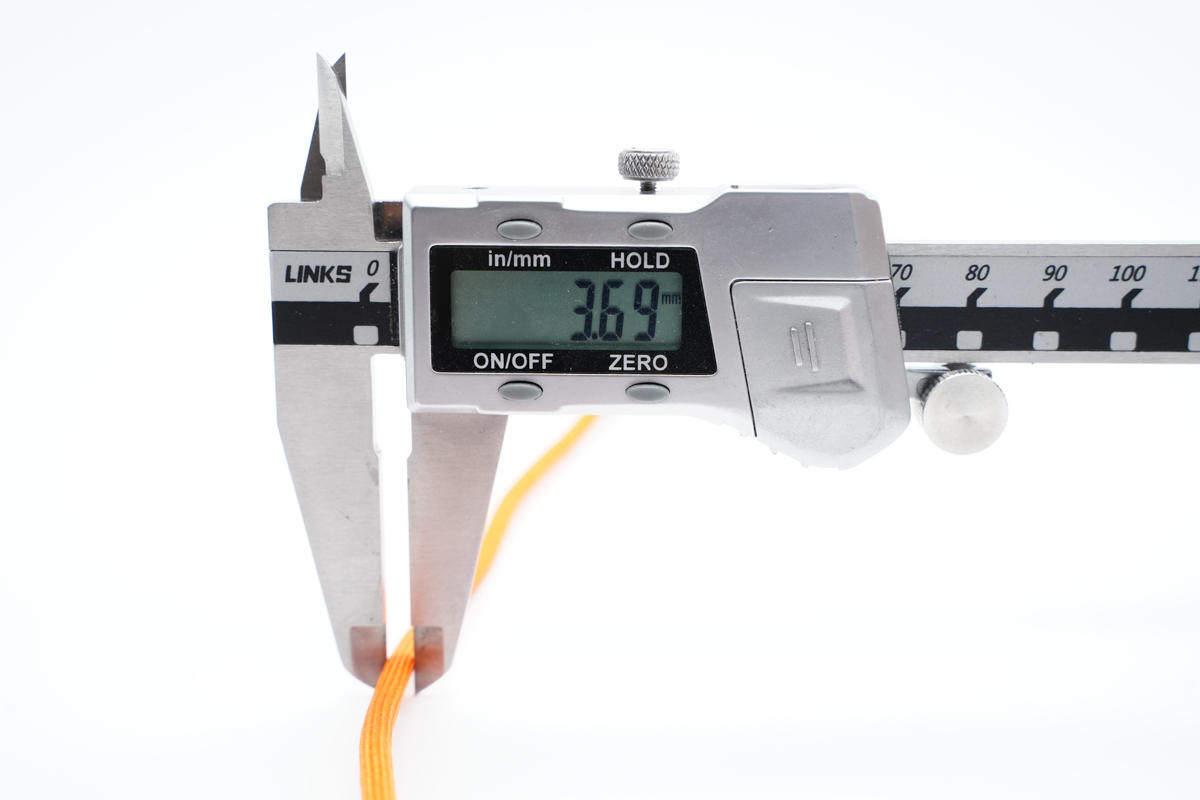

线身直径实测约为3.69mm。

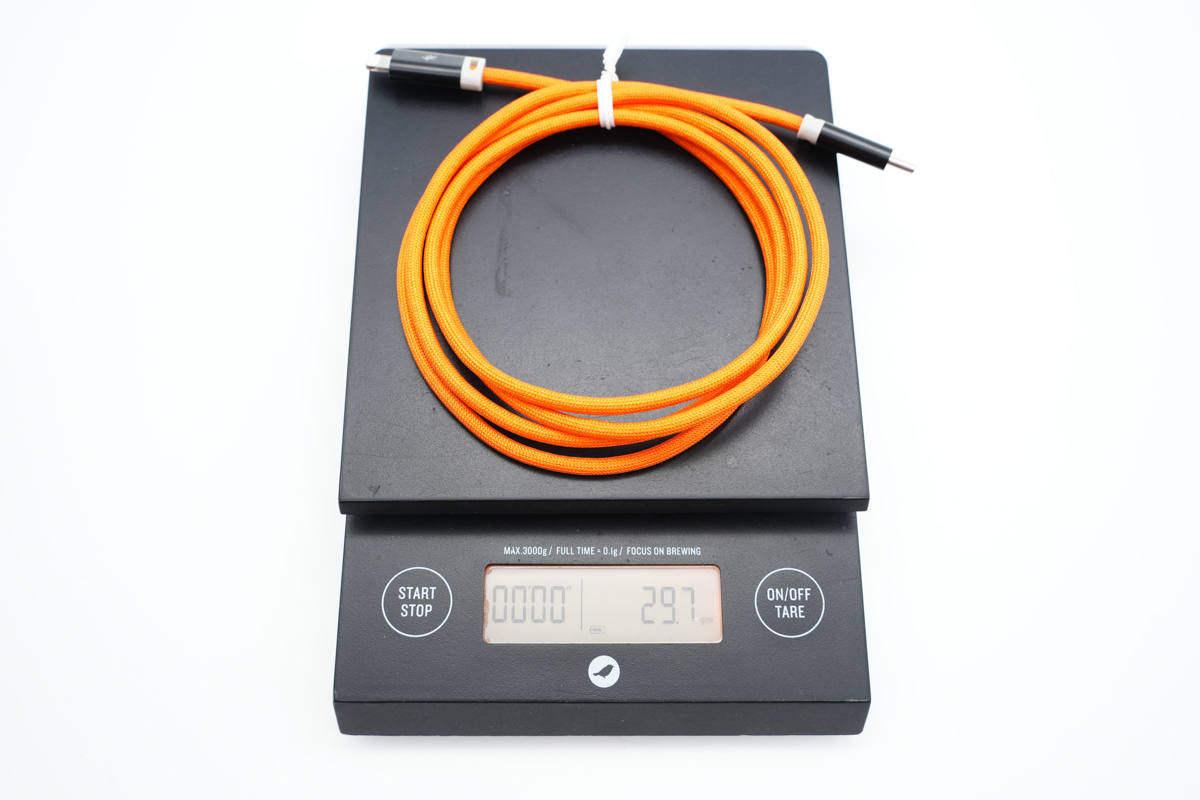

重量约为30g。

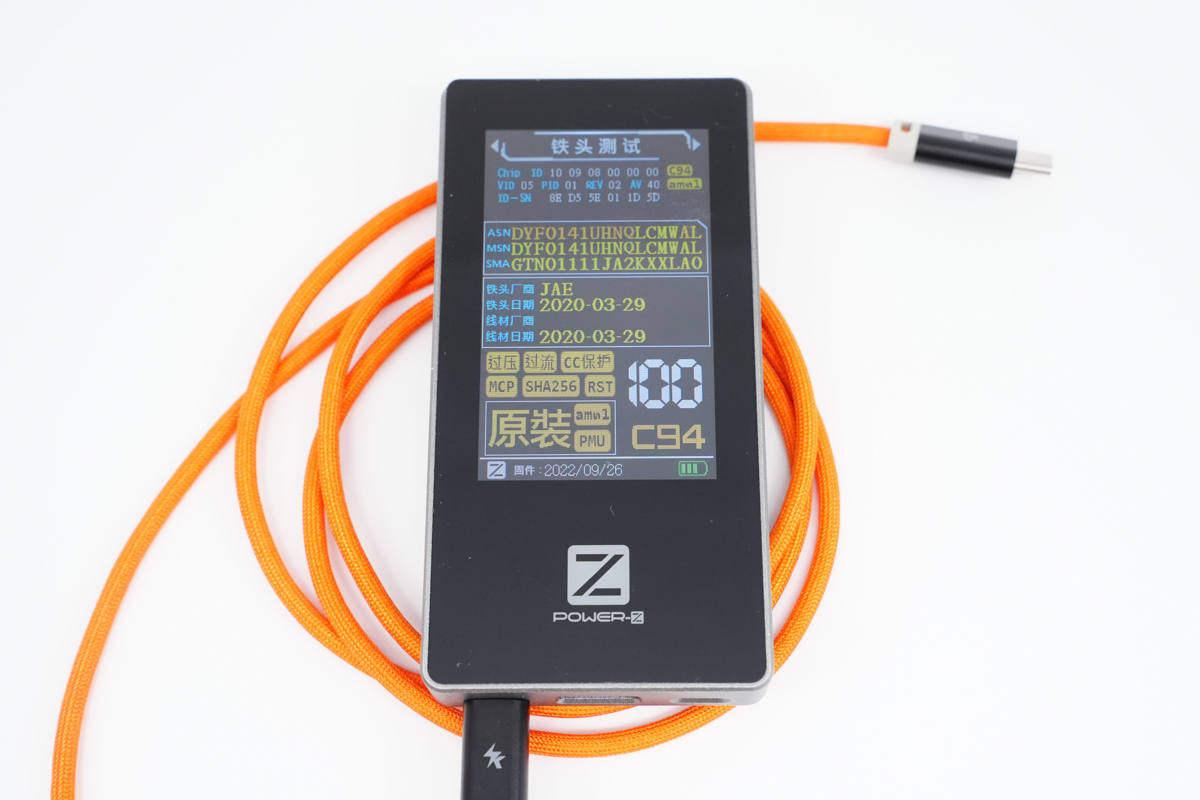

使用ChargerLAB POWER-Z MF001测试这条C to Lightning线评分为100分，端子为C94，同时也验证此款线材通过苹果MFi认证，与官方宣称一致。
魅族PANDAER C2L快充线拆解

看完数据线的外观，长度以及端子测试后，下面就进入拆解环节，一起看看魅族这款数据线内部的做工如何。

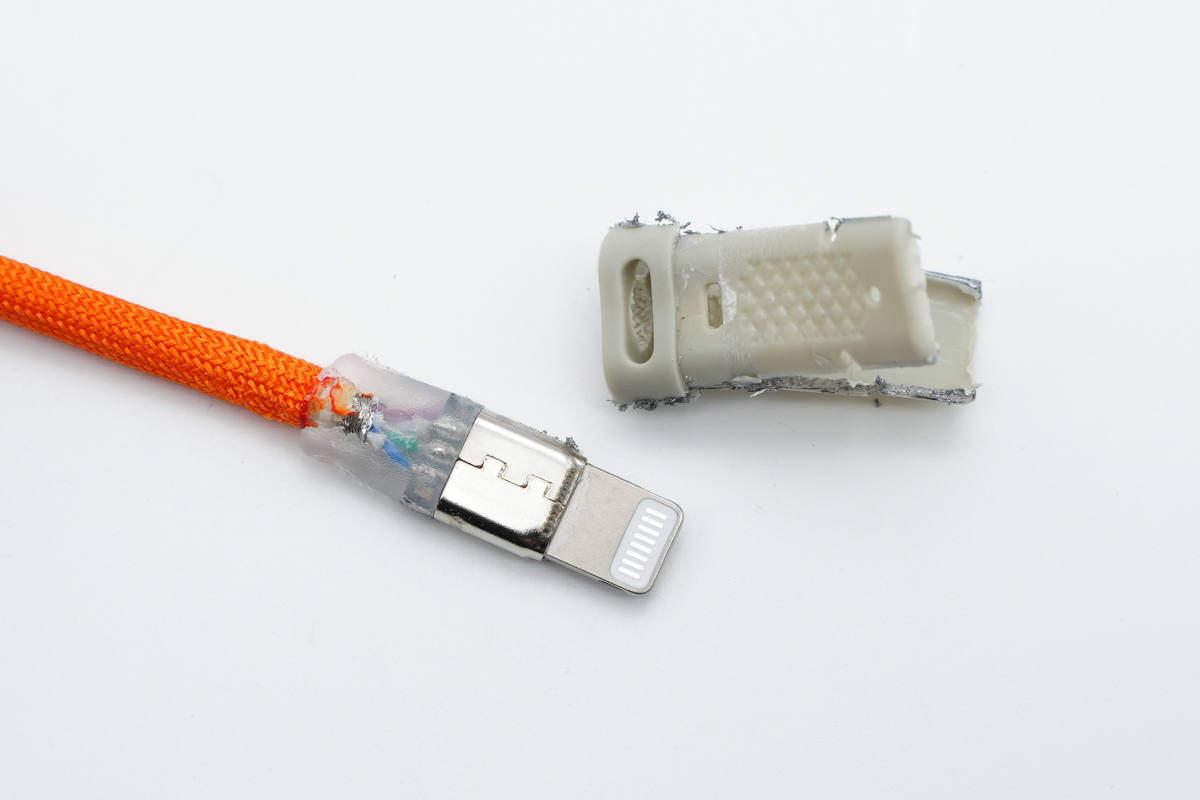

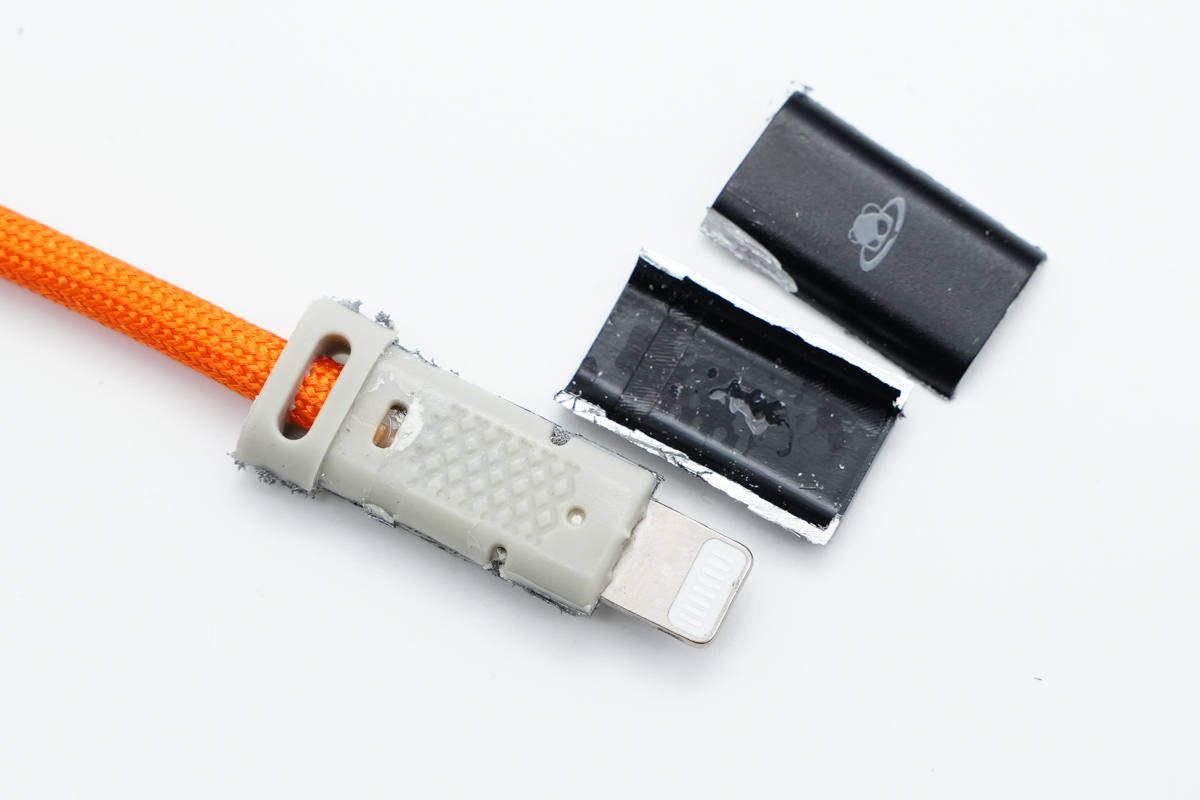

首先使用切割机切开Lightning端子的铝合金外壳，在外壳内部为注胶填充。

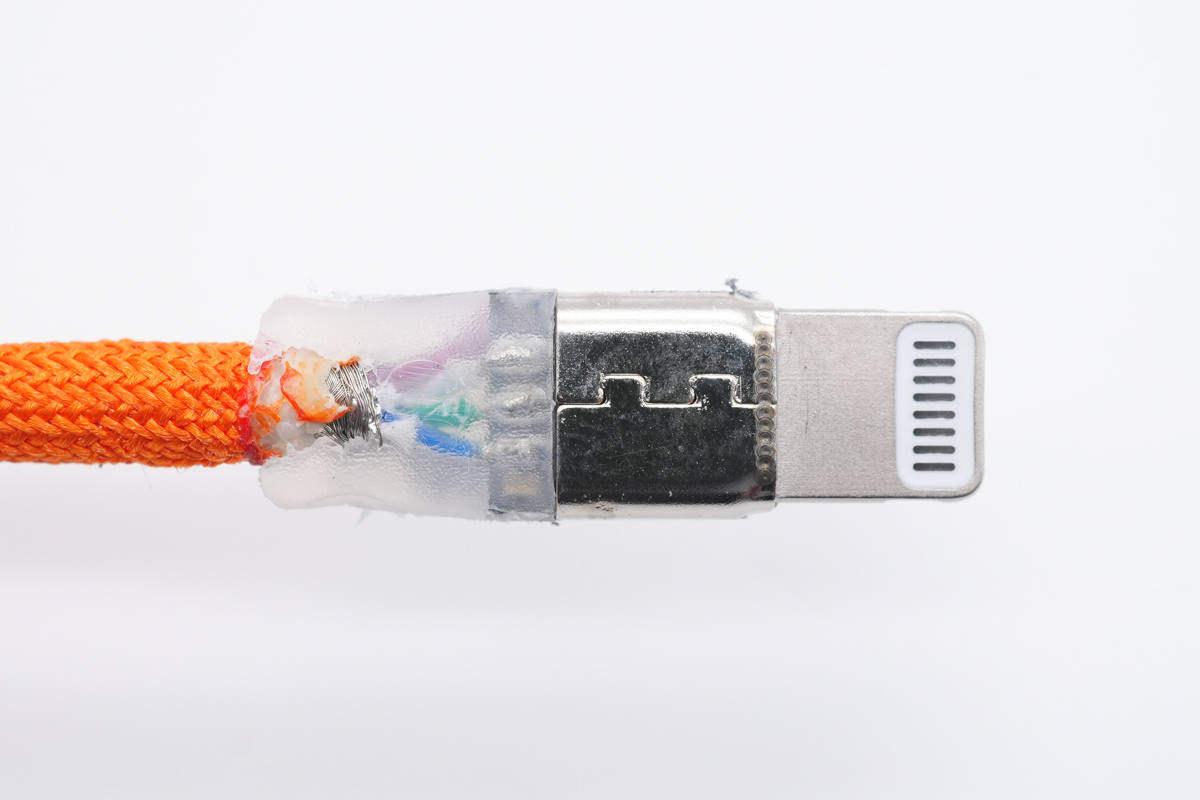

继续切开填充注胶，端子点焊钢套包裹保护，尾部填充硬胶固定。



端子结构特写，左侧焊点采用硬胶加固，右侧钢套点焊在端子上。



拆下加固钢套，清理掉硬胶，在钢套内部是绝缘塑料外壳。



端子另外一面特写。

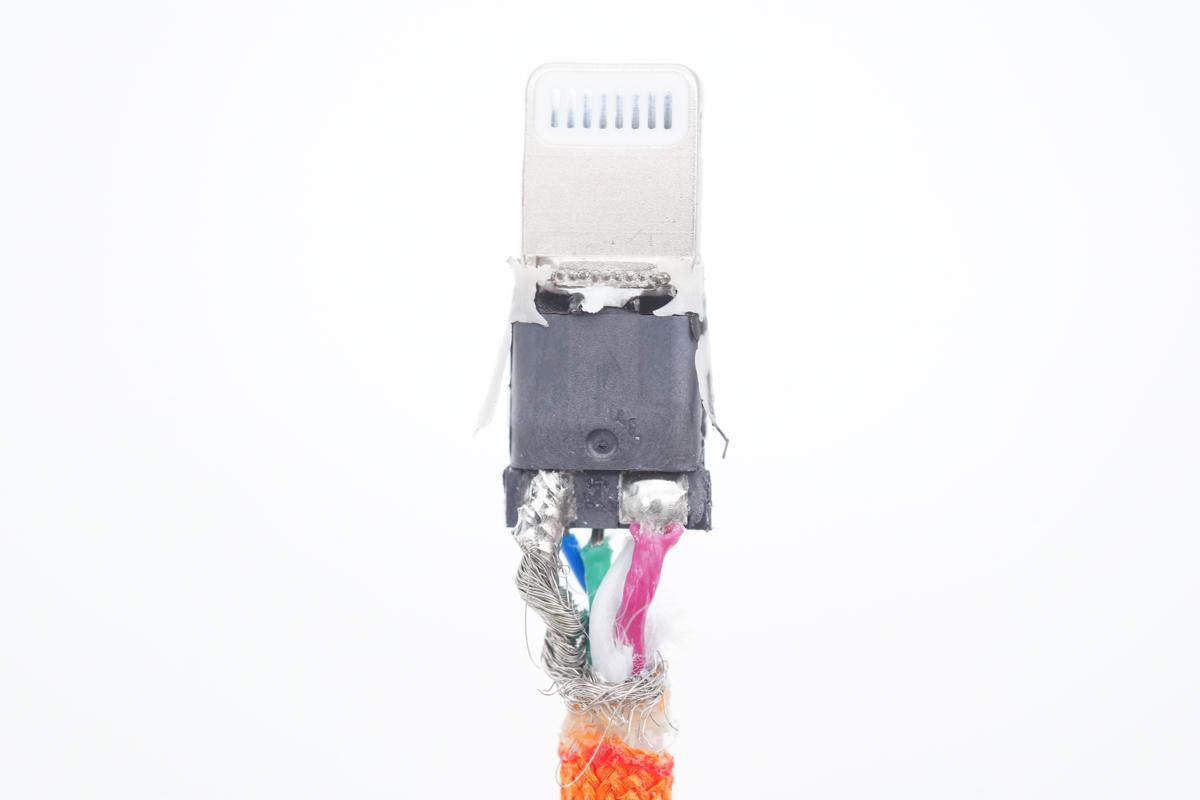

拆下端子外壳，导线焊接到转接板的焊点上，再焊接到端子上。



转接板将端子焊盘引出，分为双面焊接，更加均匀，也容易焊接。

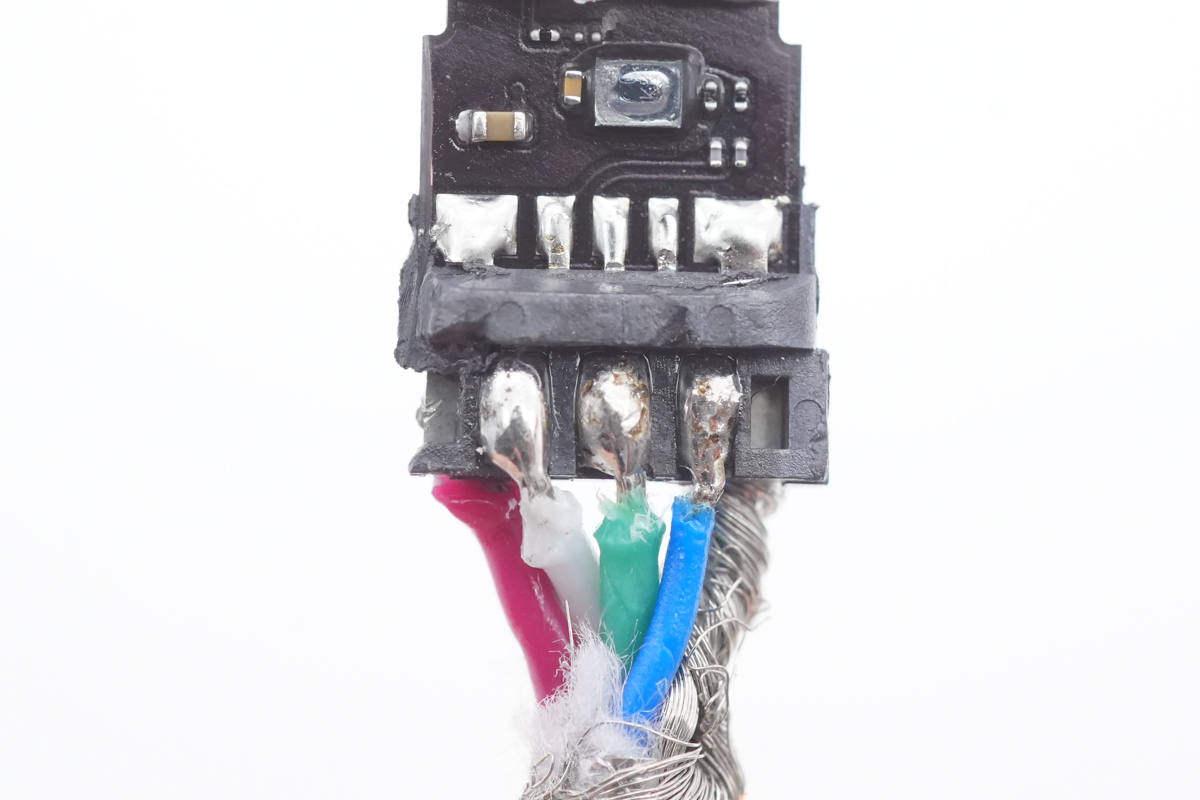

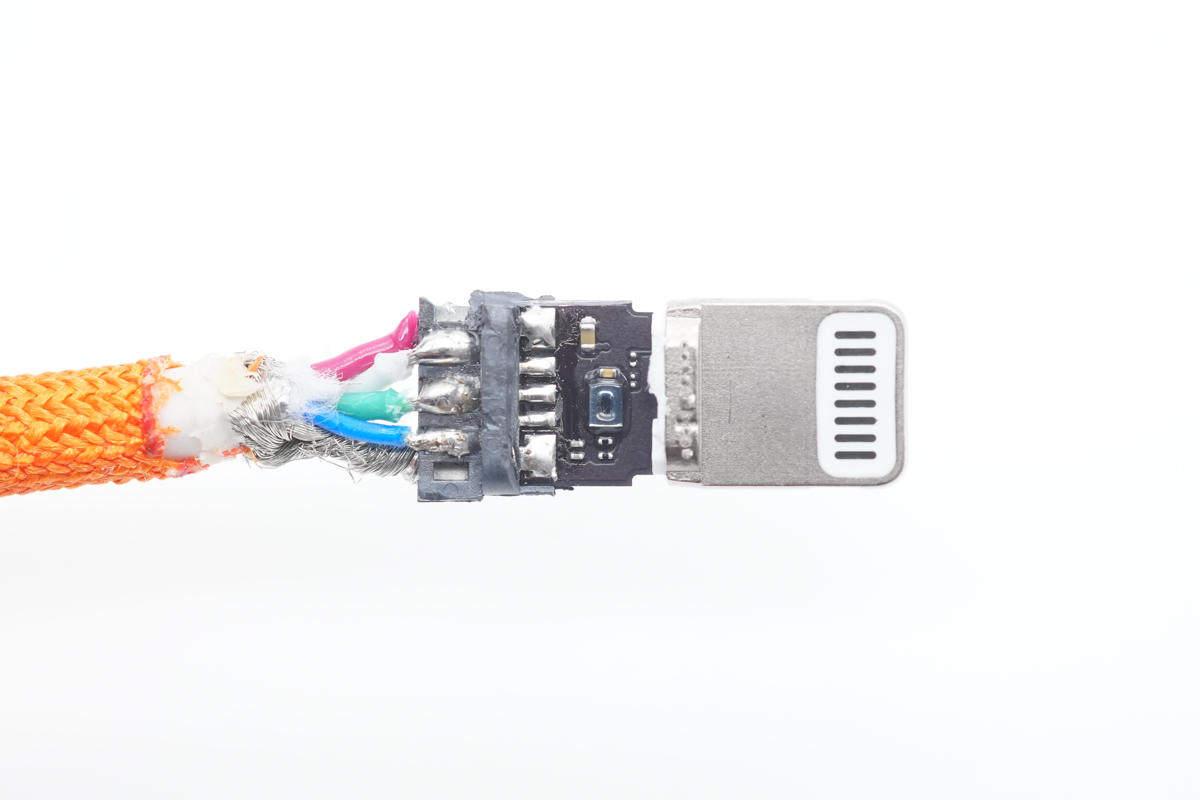

其中一面焊接USB数据线和CC线。

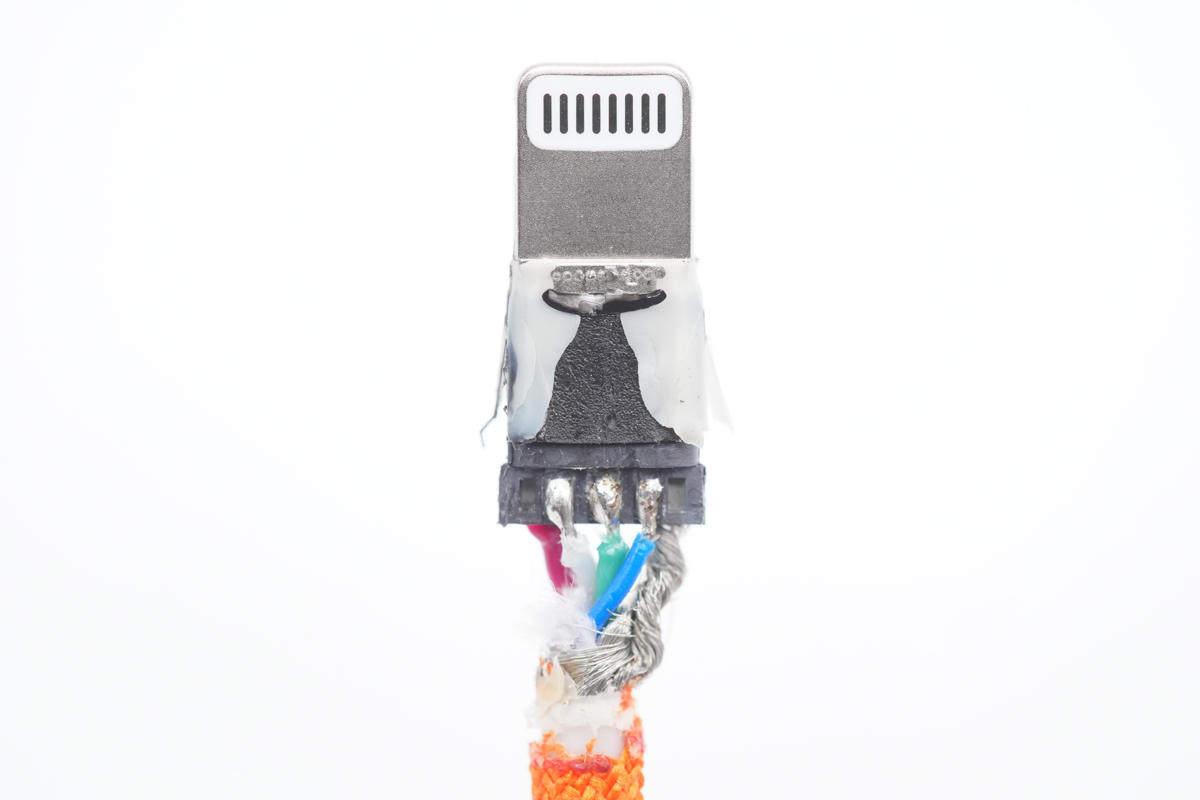

另外一面焊接电源正负极。

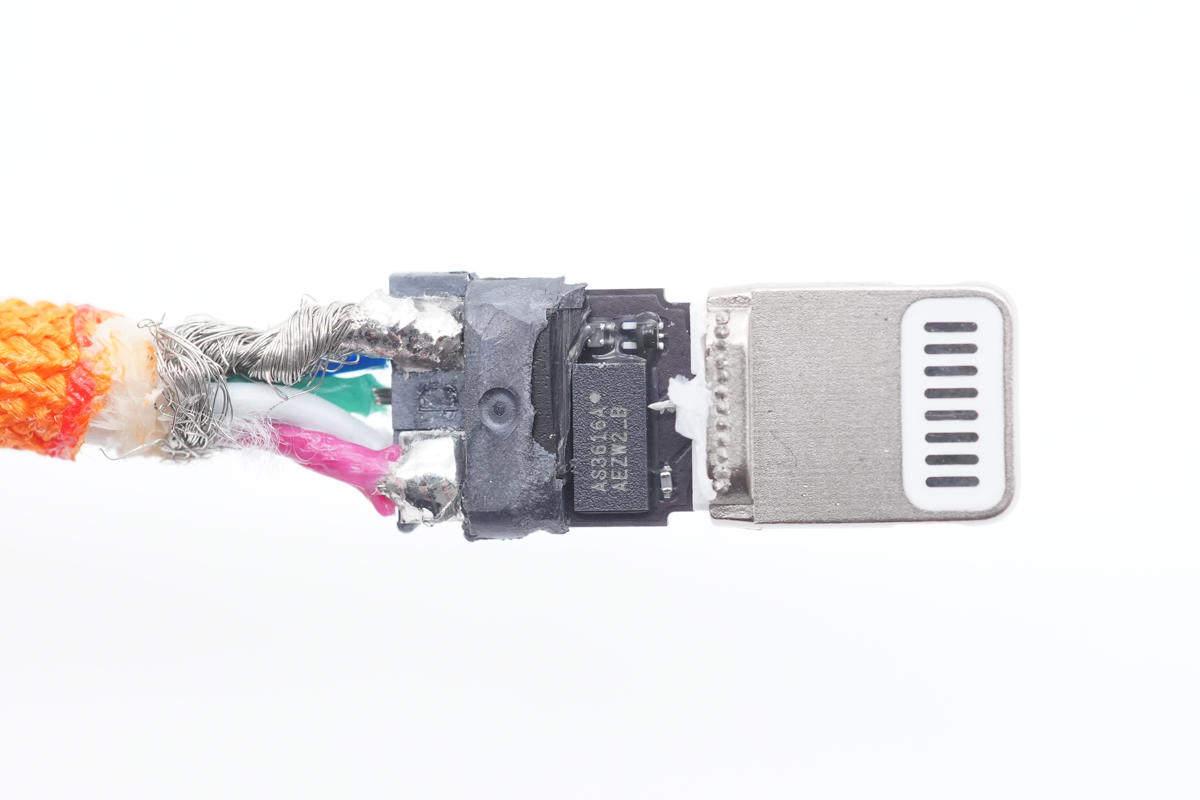

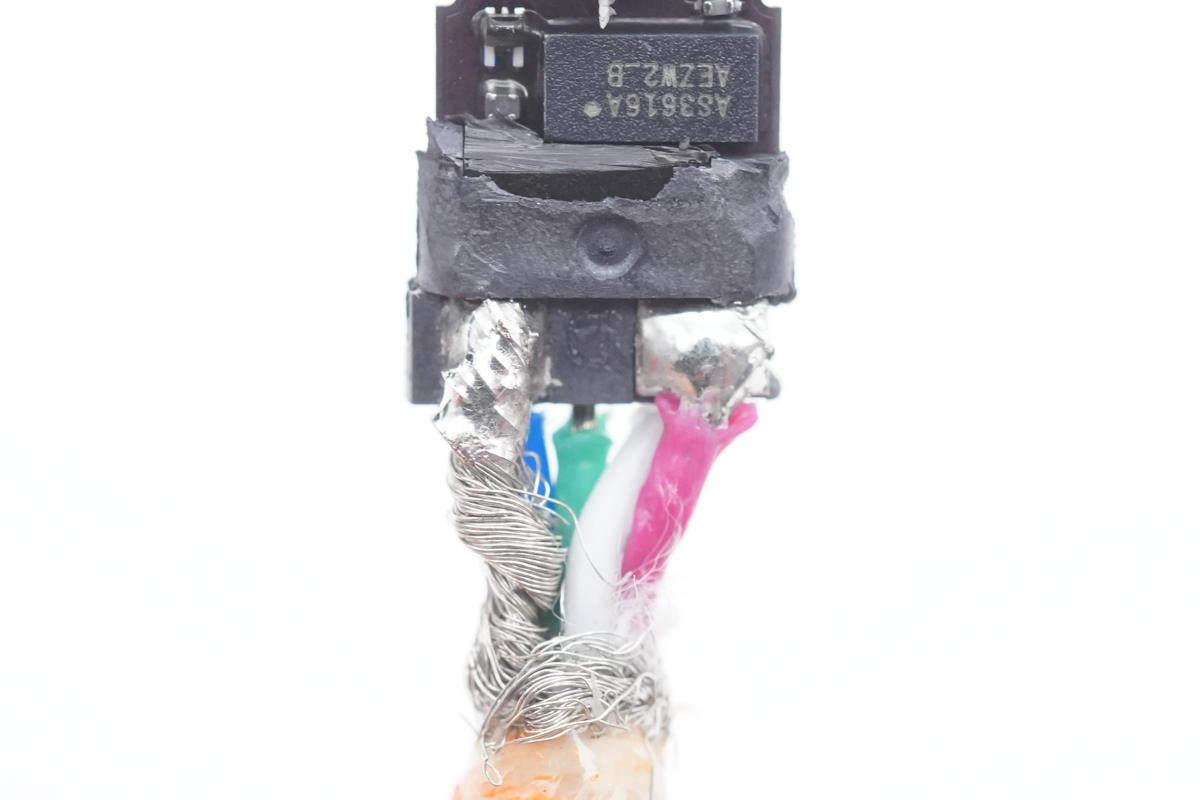

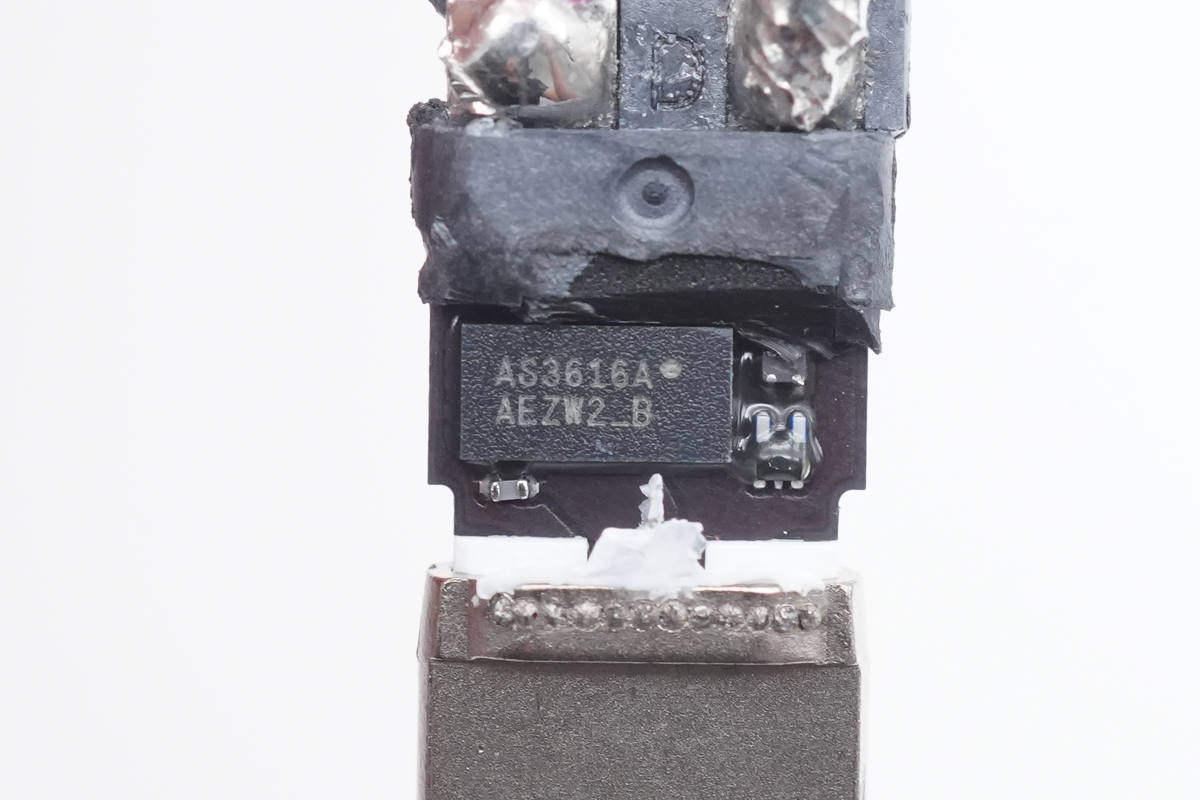

小板一面有一颗大芯片，丝印AS3616A。

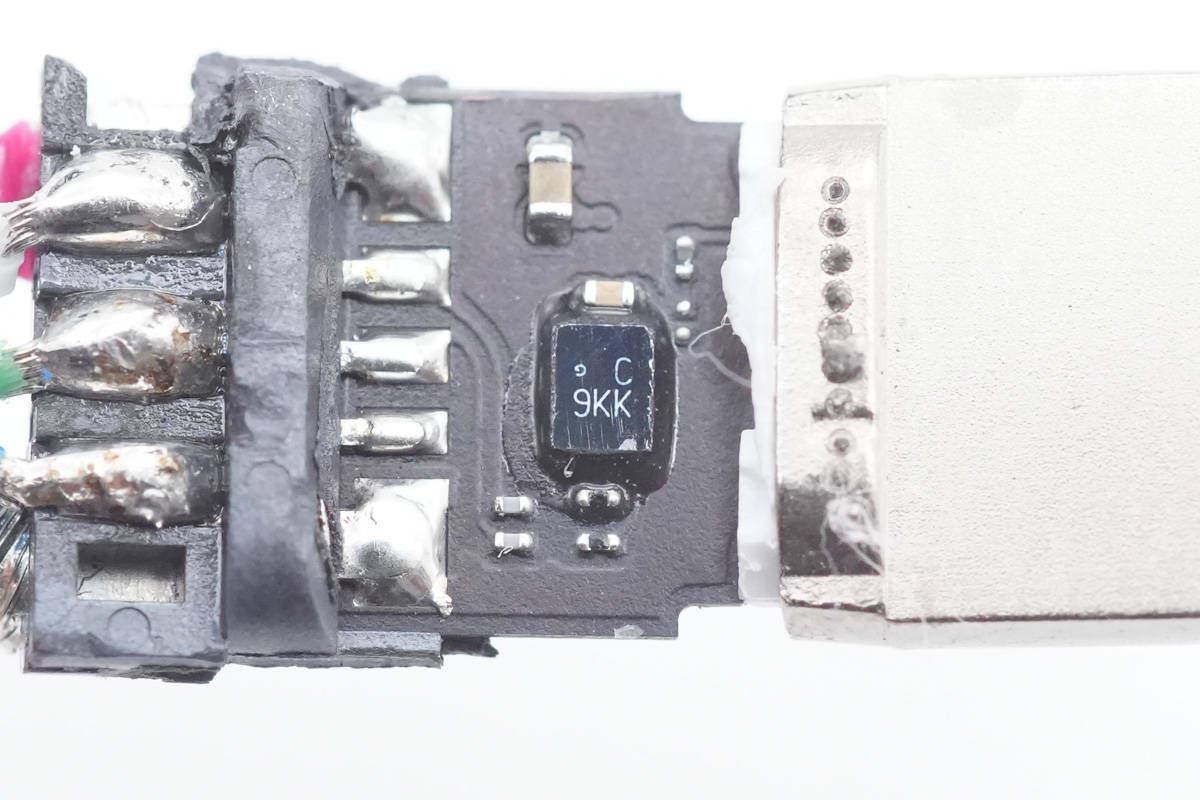

小板背面焊接一颗小芯片，丝印C 9KK。

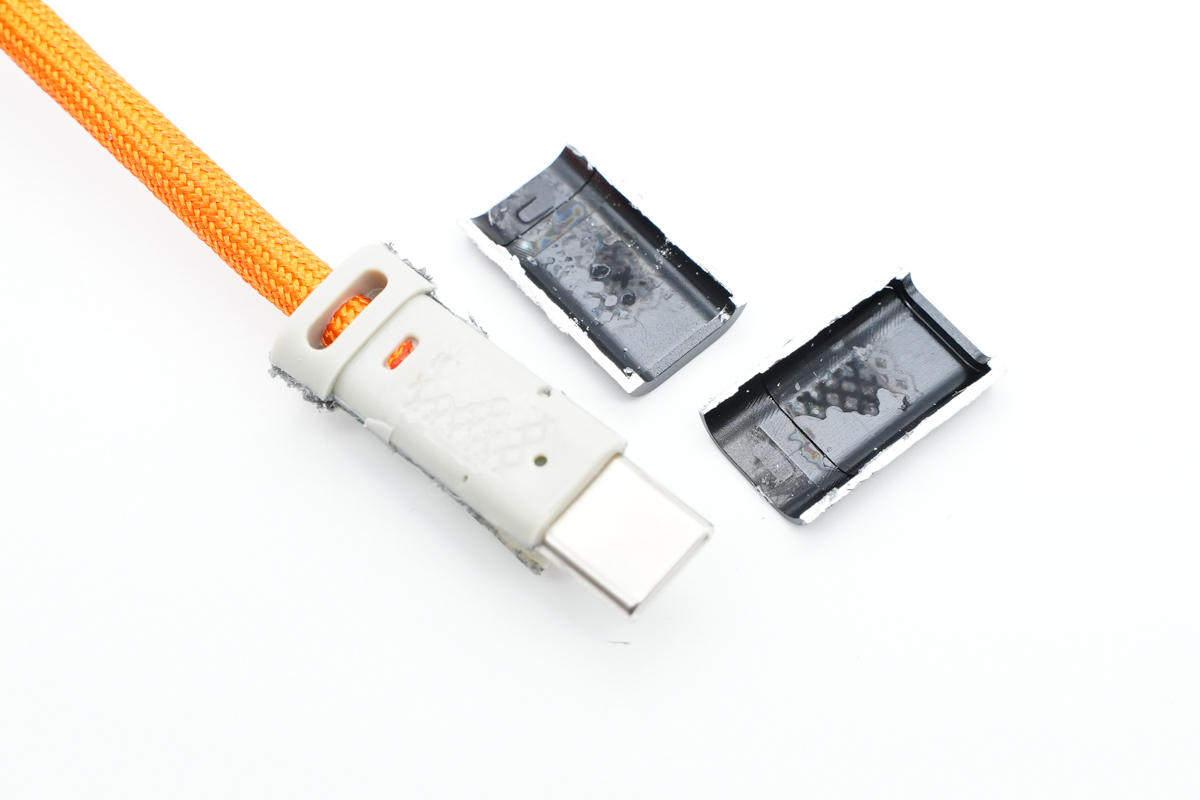

接下来拆解USB-C端子，也是使用切割机切开铝合金外壳，在内部注胶填充。

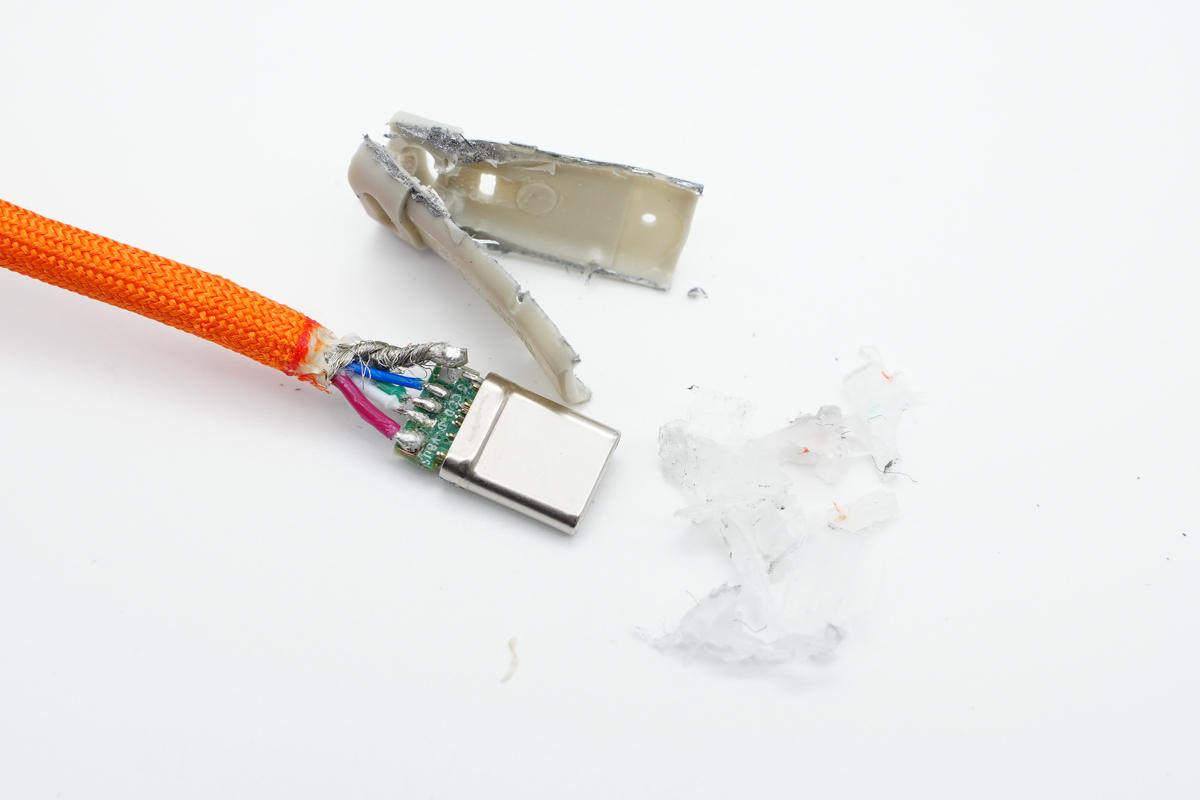

切开内部填充注胶，清理掉固定焊点的硬胶，导线焊接到USB-C端子的小板上。

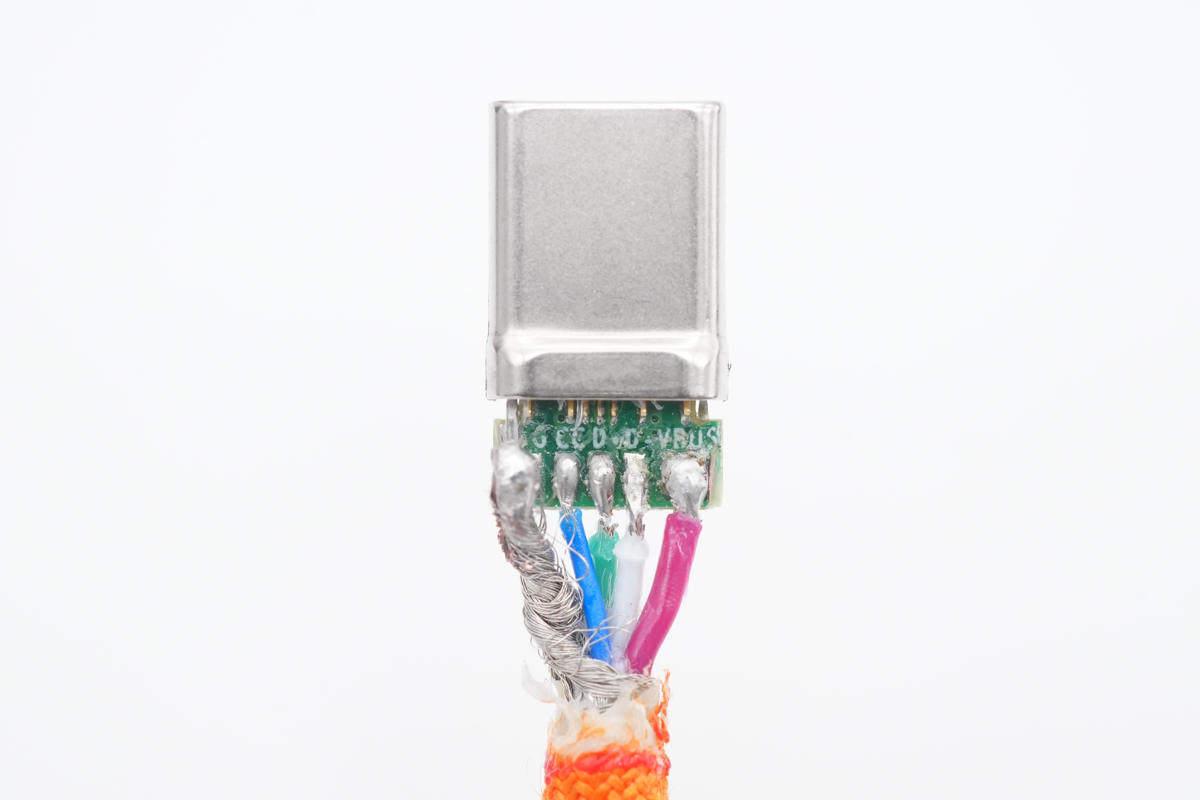

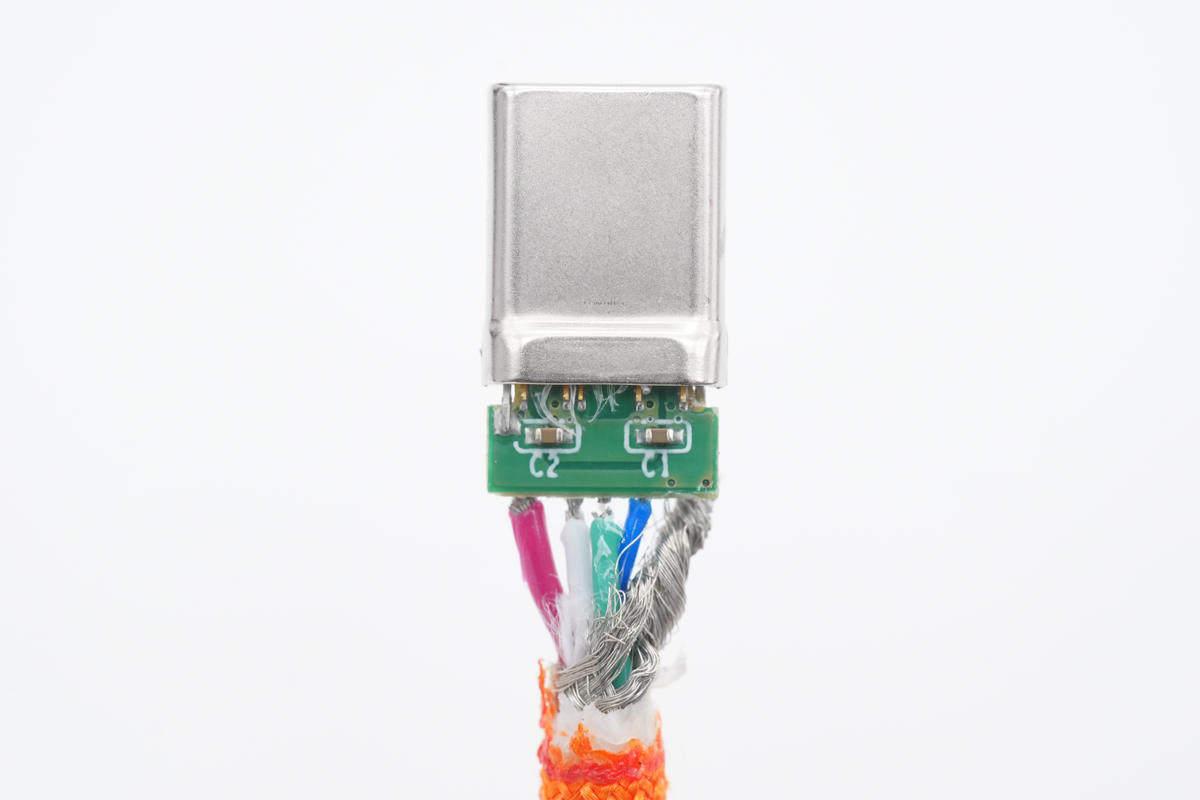

小板一面焊接供电和数据导线。



另外一面焊接两颗小电容。

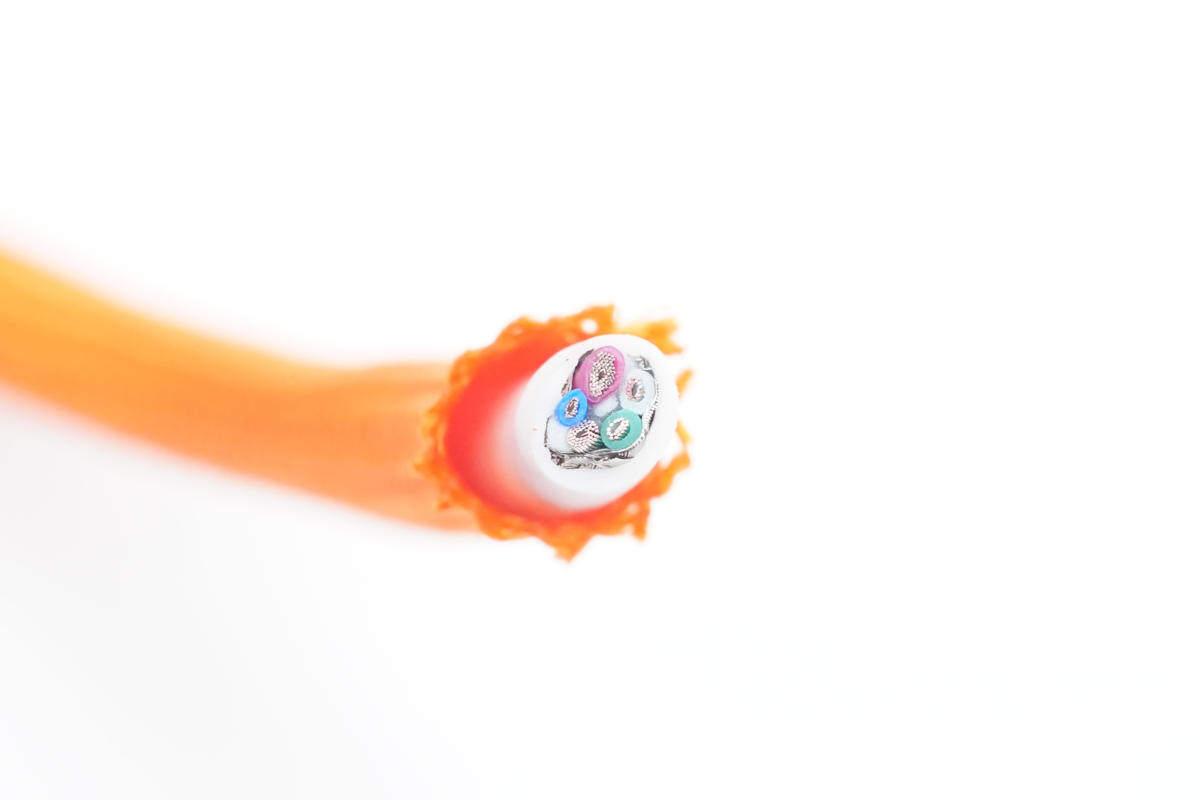

线缆截面一览，由于编织线采用了加捻设计，剪断线缆也没有松散。截面可以看到四条带有绝缘皮的线芯，红色线芯为正极电力线芯，蓝色细线为CC线芯，白绿为USB2.0线芯，裸线芯为负极线芯，和正极线芯同样加粗设计。

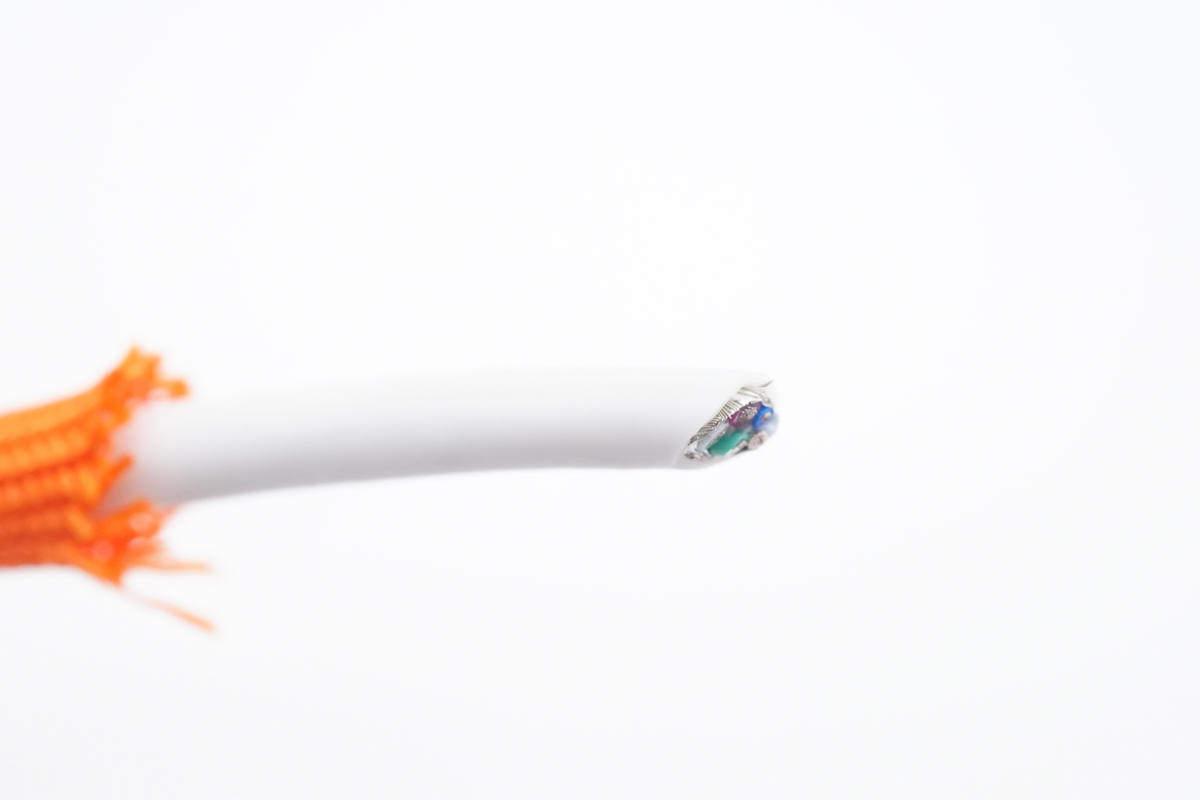

在亮橙色编织层下面是白色线缆。

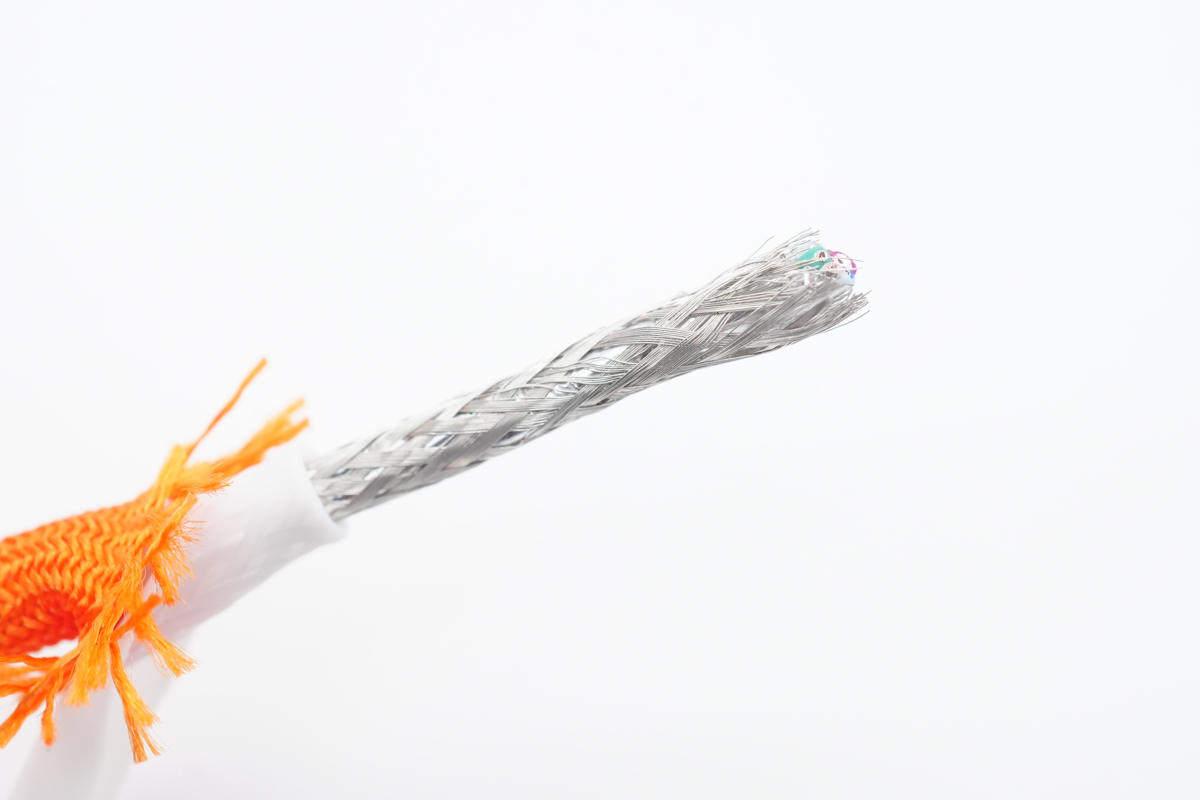

切开线缆外皮，内部是一层编织的屏蔽网。

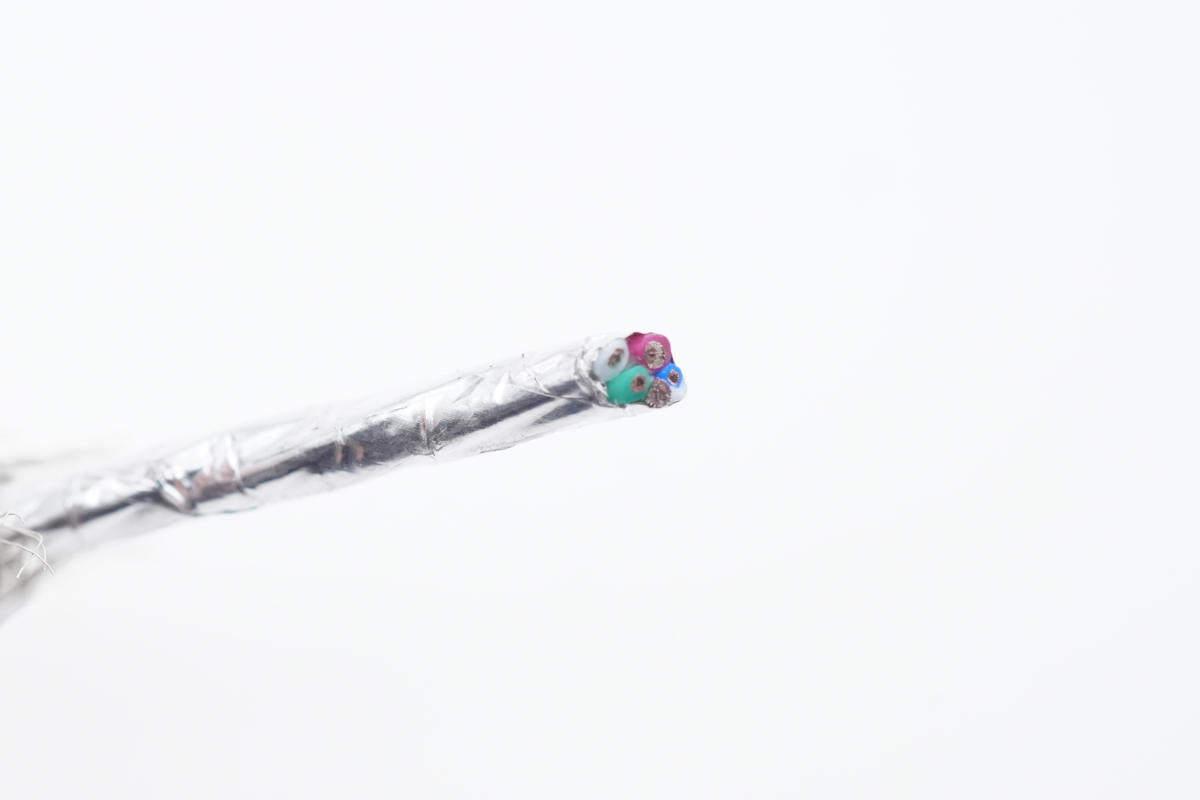

屏蔽网下面是一层屏蔽铝箔，透过铝箔外形能够看出线芯为旋转缠绕结构。这种结构能够更好的消除应力，让线缆更加柔软。

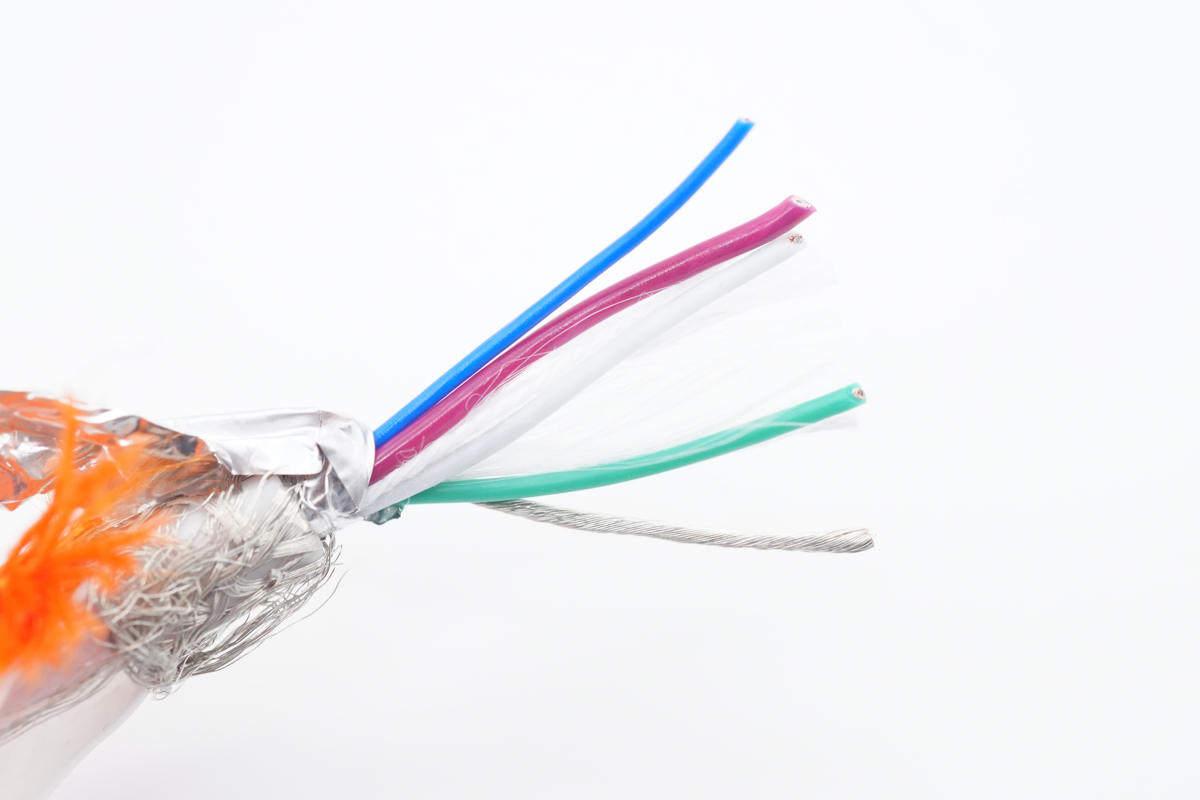

内部电力线芯和数据线芯一览，同时还填充抗拉线。

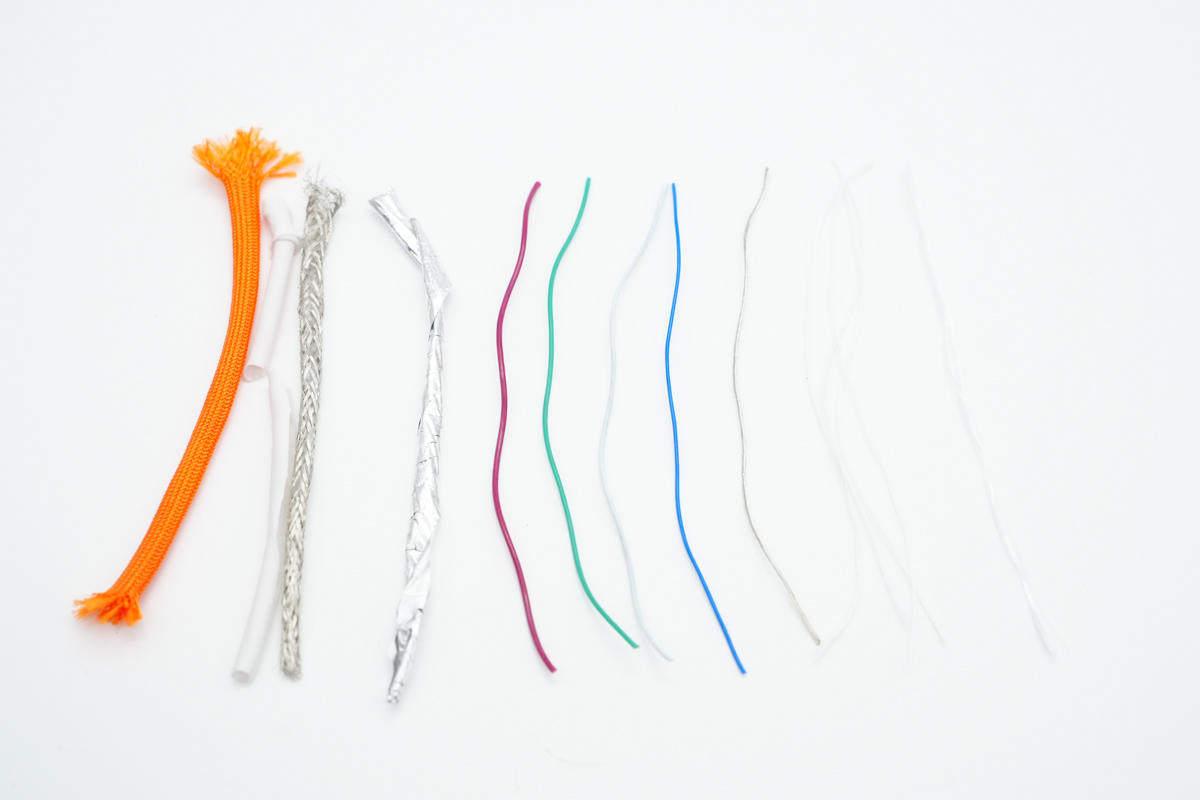

线缆全部拆开一览，从左到右依次是编织外衣，塑料外皮，金属屏蔽网，屏蔽铝箔，电力线芯，数据线芯以及抗拉线。下面就开始详细介绍线缆内部线芯设计。

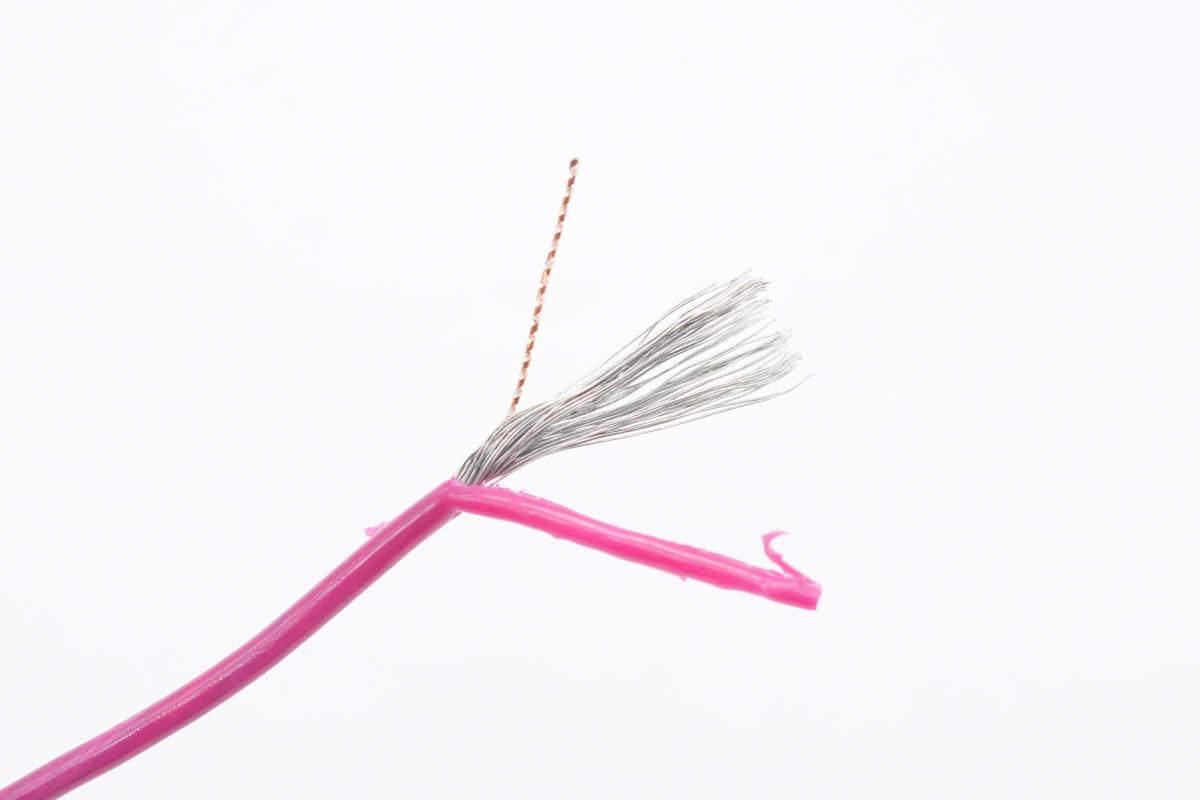

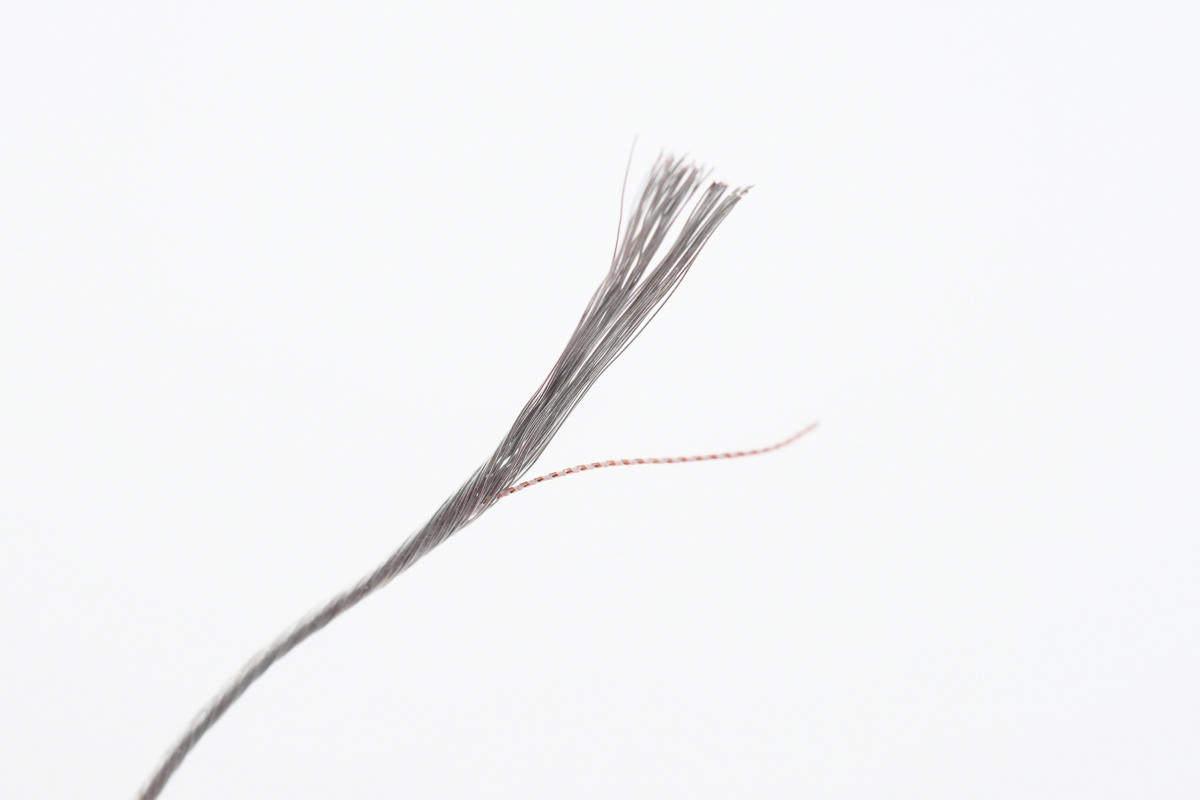

正极电力线芯特写，加粗设计，中心掺有抗拉线，用于增加强度。抗拉线采用铜箔缠绕在抗拉丝上的结构制成。

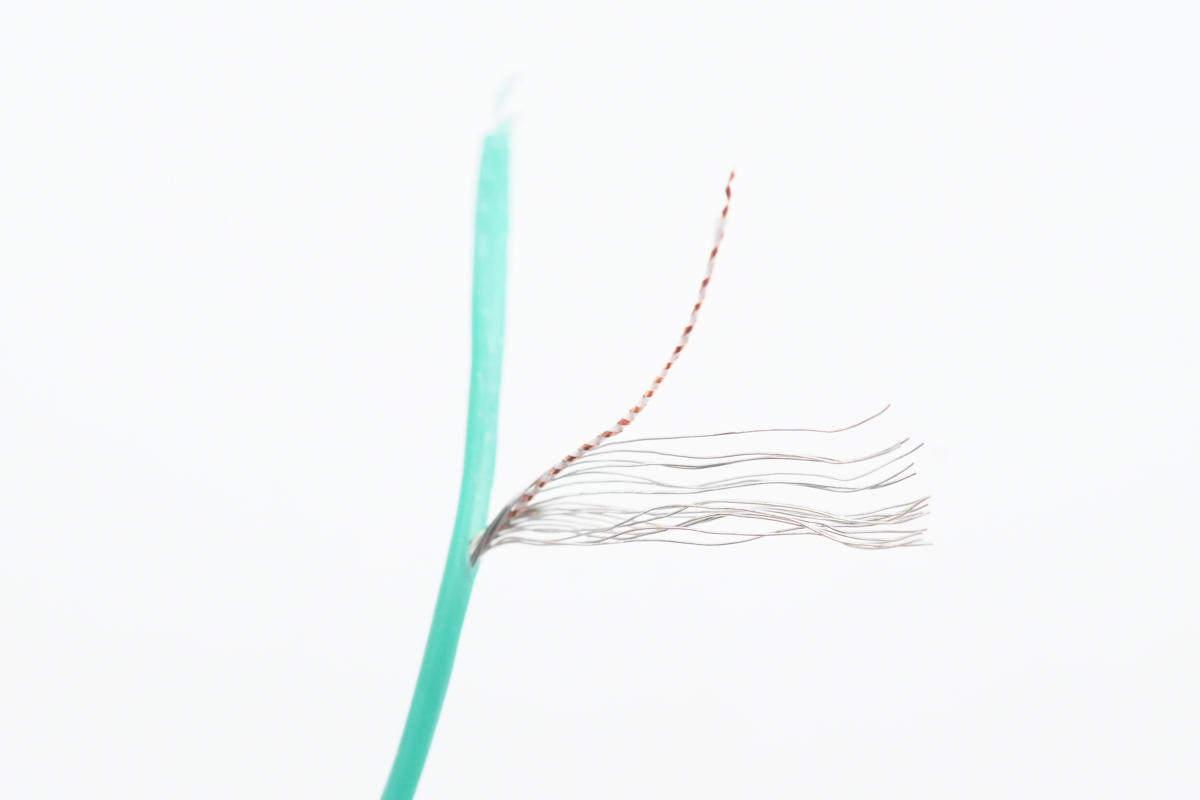

用于USB2.0数据传输的绿色D+数据线，中心掺有抗拉线。

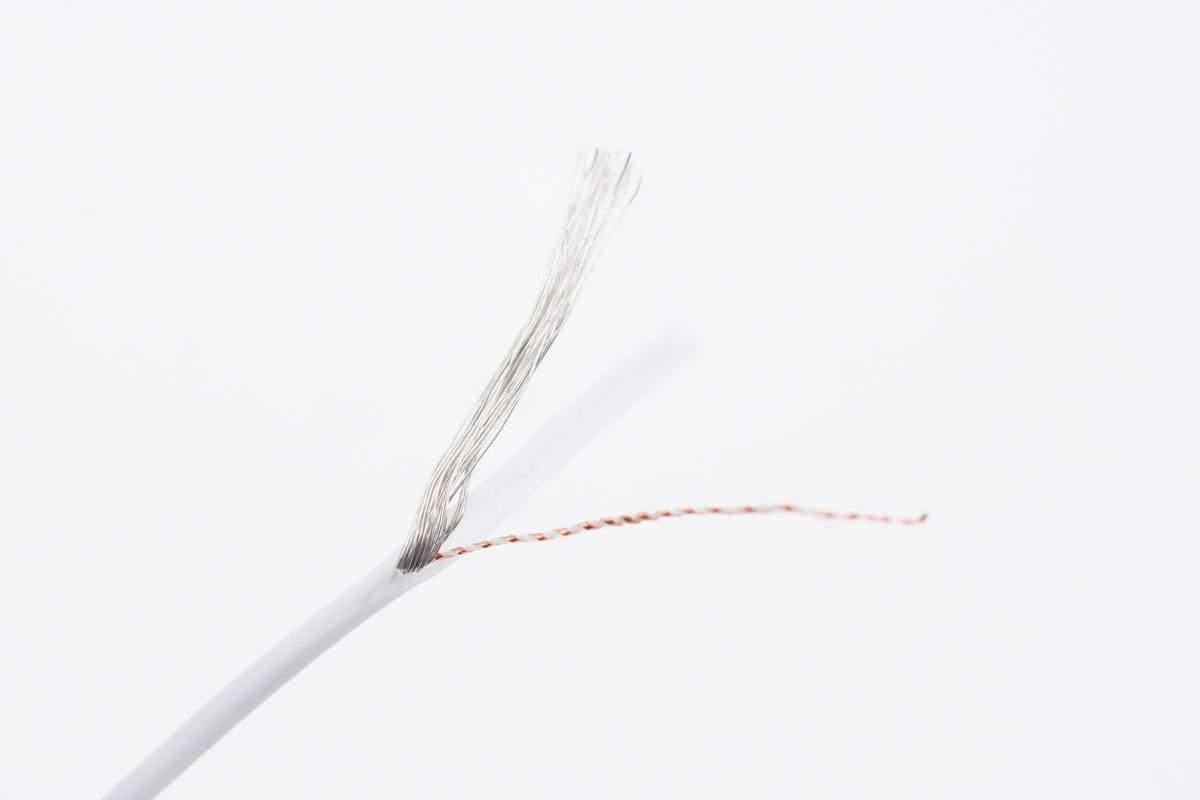

用于USB2.0数据传输的白色D-数据线，中心掺有抗拉线。

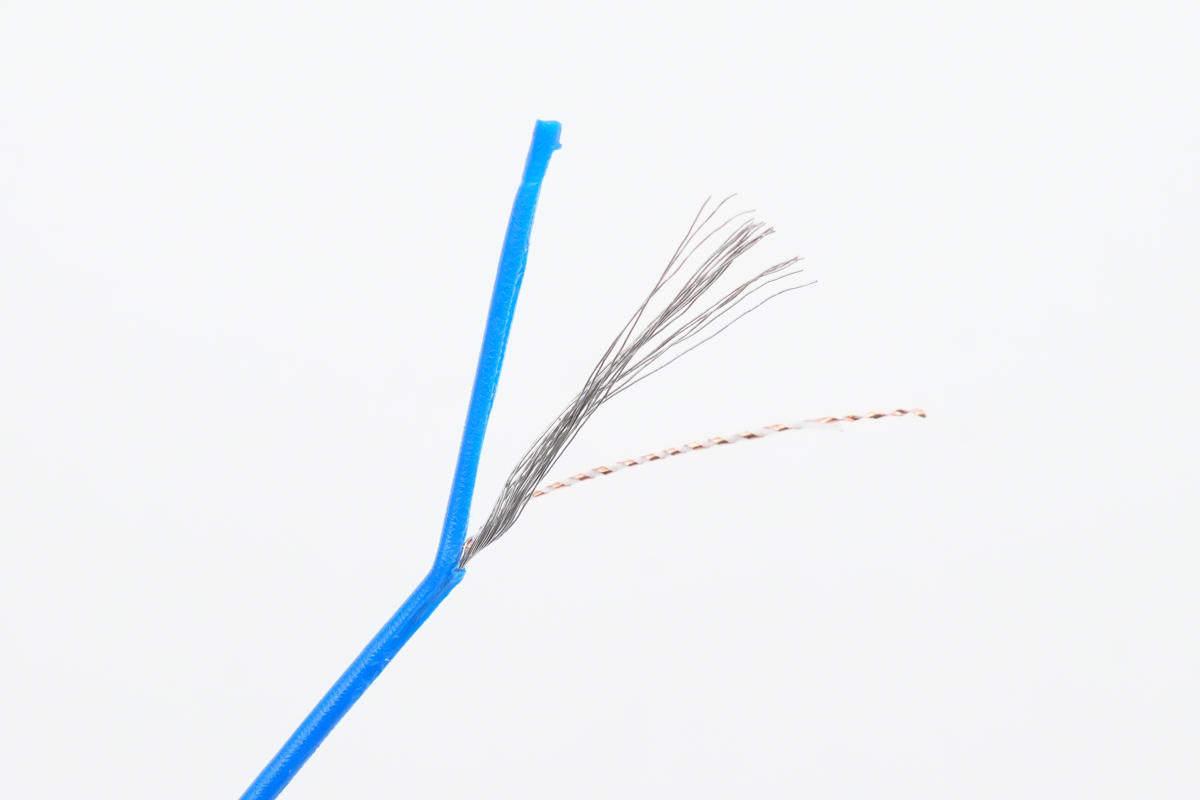

蓝色CC线内部也掺有抗拉线。



负极裸线芯内部也掺有抗拉线。

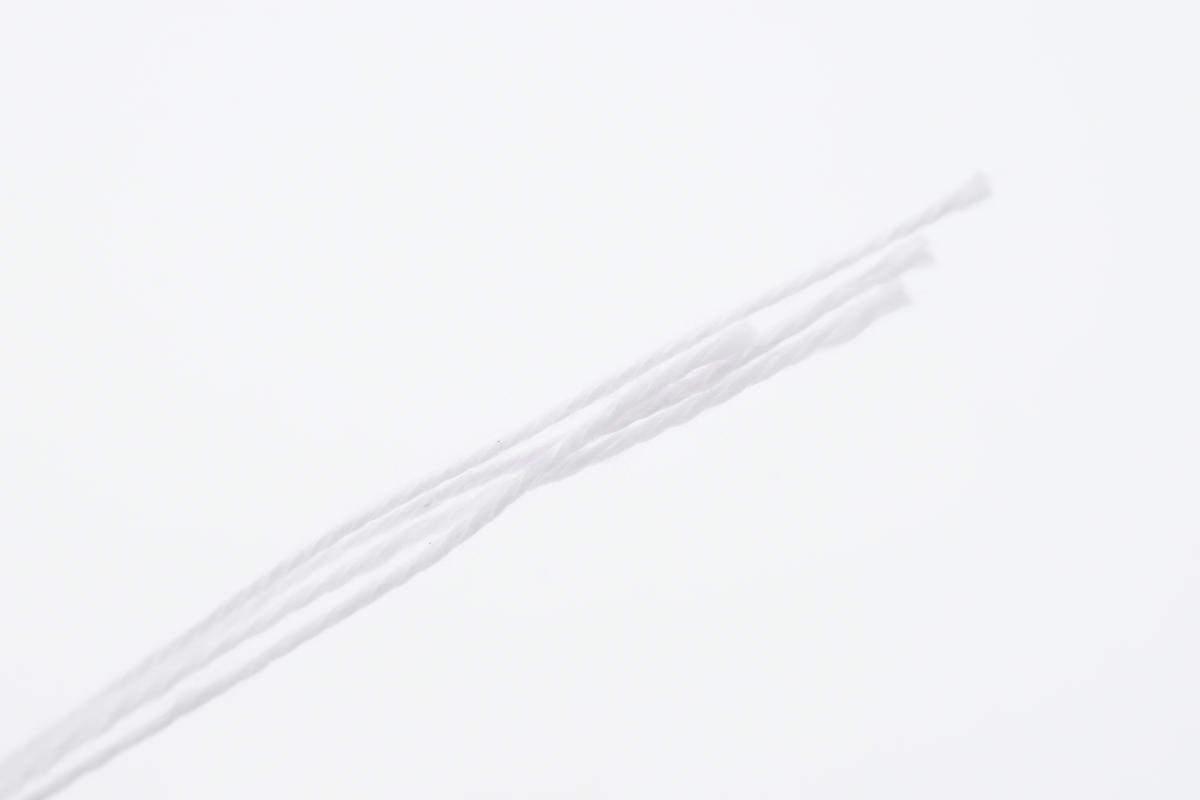

线缆内部填充的抗拉线特写。

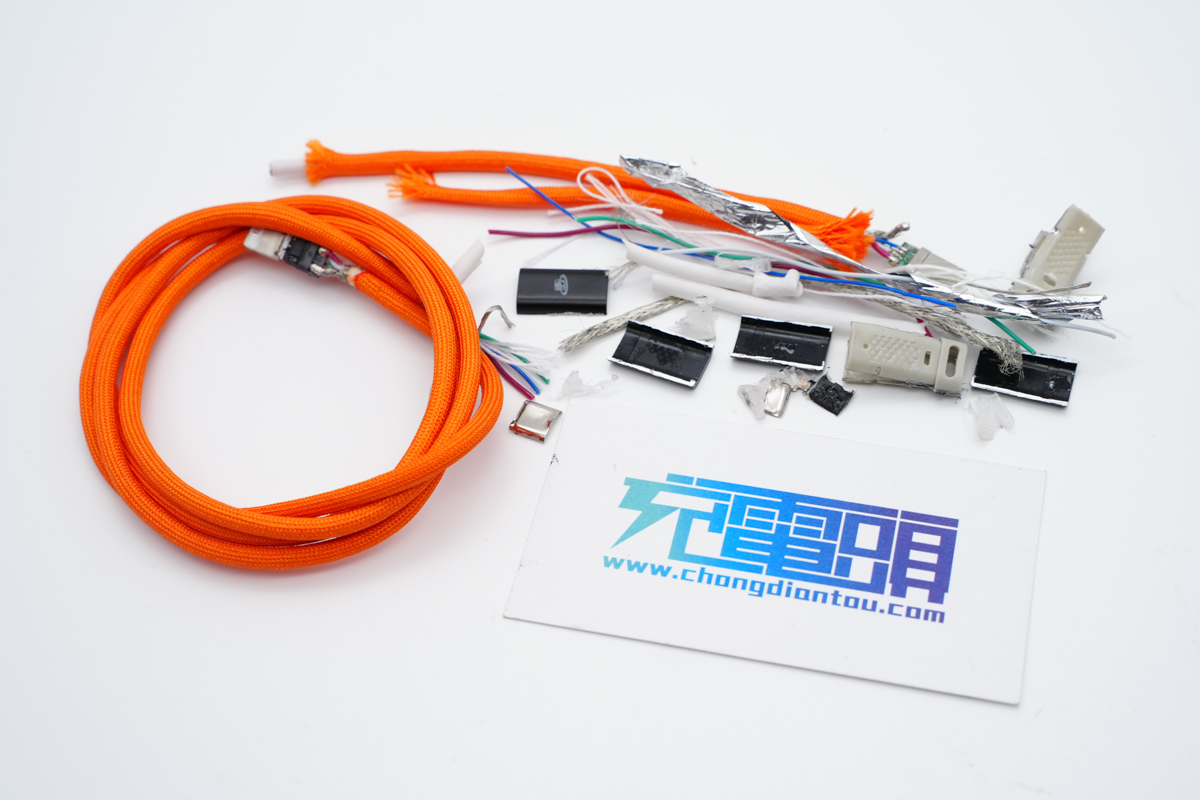

全部拆解完毕，来张全家福。
充电头网拆解总结

魅族PANDAER这款编织线采用亮橙色编织线身，两头端子采用铝合金外壳固定，不易损坏。线身长度约1.2米，满足日常的使用需求。编织线身采用加捻处理，耐磨不易松散，可以作为苹果编织线的平替，美观又耐用。
充电头网通过拆解了解到，魅族PANDAER这款USB-C to Lightning数据线采用苹果原装C94端子，两端采用铝合金外壳保护端子，端子点焊钢套，保护性非常好。端子内部小板均注塑填充固定。内部采用镀锡铜丝，并加入抗拉线增加强度，线缆做工扎实，内外做工都很优秀。
